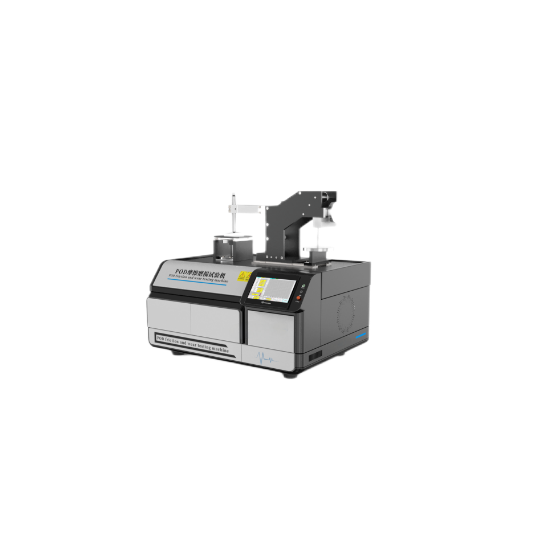

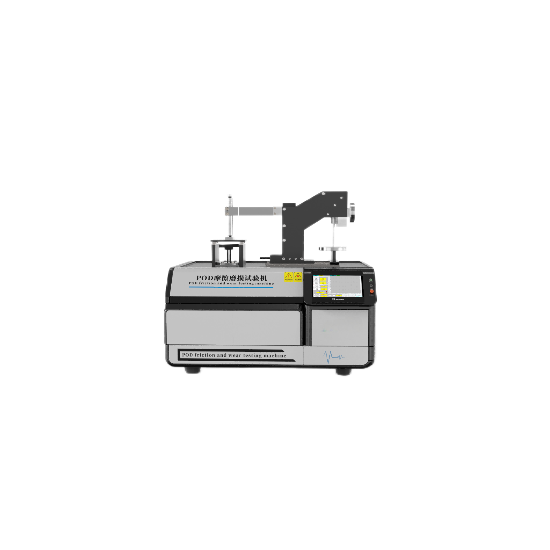

多功能摩擦磨損試驗機/ 銷盤球盤摩擦磨損試驗機/POD摩擦磨損試驗機

一，描述

銷盤球盤摩擦試驗機可實現旋轉和線性往複兩種摩擦方式。整個係統還可以溫度和氣氛可控的環境中,使實驗條件更加接近實際環境。是一種高性能、多功能的摩擦學測試儀,能夠在一台儀器上進行各種常規的摩擦測試。該係統可進行銷盤試驗、直線往複試驗、牽引試驗等。環境係統和傳感模塊可為潤滑、摩擦腐蝕的研究提供濕度控製和高溫測試。

二，測試標準

 ASTM G99, G133, G59, G102, G119

三，特點

1，高分辨率

磨損測量每個POD-4.0都包含一個高分辨率磨損測量傳感器。測量係統的設計考慮了消除高溫模塊使用時產生的熱漂移。其廣泛的範圍和高的靈敏度使其非常適合測試薄塗層以及軟材料；

2，高精度摩擦傳感器

摩擦傳感器機製消除寄生摩擦,同時 大限度地提高靈敏度和工作範圍。精心優化的設計是調整剛度,並提供良好的穩定性,且不損害測量能力。其特殊的設計,結構和布,加上針對溫度環境測試的保護設計

四，技術參數

控製係統：PLC+Windows係統

操作界麵：彩色12寸觸摸屏嵌入式工業電腦，中英文切換；

高精度導軌，雙邊運動，耐磨性高，精度0.01MM；

高精度驅動電機，無級變速設計；

夾具：旋轉夾具和往複夾具各1套；

選配項：測試環境溫度要求（根據用戶要求定約1200度）

通用下盤夾具，夾持盤形下樣品，夾持直徑範圍至少12.7mm 到 50.8mm。9.4高溫球夾具，夾持直徑9.525mm;

旋轉摩擦技術參數：

A載荷： 0 - 6000 N；

B轉速 ：標準要求0--600 rpm選擇其他轉速聯係我們；

C摩擦力 ：100 N；

D摩擦半徑：75mm;

E加載角度：0-45度；

F轉盤直徑150mm，內徑140mm；

線性往複摩擦技術參數

A極限壓力6000N可根據要求選擇其他量程；

B頻率設置：1-10HZ;

C,速度0-370mm/s根據要求可選取其他速度；

接觸及安裝樣品方式：麵接觸，環圈壓住；

 X軸線性往複驅動:速度0.001到6mm/s，行程130mm，分辨率0.02mm， Y軸線性往複驅動:速度0.001到50mm/s，行程210mm，分辨率0.02mm

尺寸 660 mm x 430 mm x 730 mm

重量 100 kg

電源 220V/1Phase/50Hz

設備優點

A工業電腦：人性化軟件界麵和功能。具備軟件中操作調試試運行功能，另外具備操作手柄操作功能點擊測試按鈕一鍵開始自動測試並實時輸出數據並保存數據功能。測試過程程序化控製，可新建或編輯測試菜單，可自定義測試參數、選擇需輸出數據及數據采集率、可自定義測試步驟、可設置測試步驟循環，可輸入樣品信息或樣品編號，以方便數據的分析比較；

控製操作軟件及數據分析軟件，實時顯示摩擦力，載荷力，磨損深度，劃痕深度、摩擦係數，係統轉速等信息;數據分析功能:多種數據擬合，降噪，疊加等數據處理方式，自動保存數據，數據可導出為 Excel 或者 txt文檔；

B帶光電編碼器的伺服馬達閉環加載係統，能實時閉環控製加載力，具備線性連續加載、恒力加載、台階增量加載等多種加載模式；

平台可用於直線往複摩擦測試、集成各種測試模塊、環境腔體溫度範圍（作為選配）、原位在線三維表麵形貌的移動樣品台；
