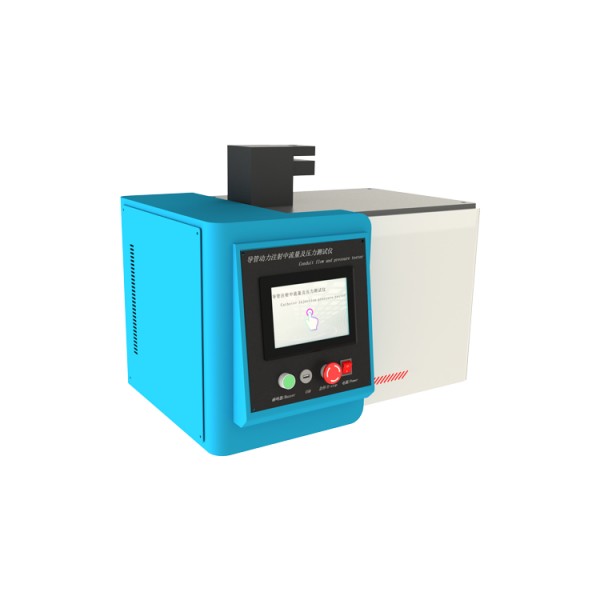

導管動力注射中流量及壓力測試儀 血管內導管動力注射中流量與壓力測試儀

采用7寸PLC多彩液晶觸控屏，中英文菜單顯示。AD采集速度為500KHz，內碼50萬；高精度時鍾芯片，斷電存儲；PLC控製動態顯示；過載報警停機保護；可打印測試數據，儀器由可以調節流量閥（高壓液體壓力源）、標準規定的壓力係統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控製精度高。（配有溫控水域箱）完全符合ISO 10555-1、YY0285.1-2017-2018《血管內導管一次性使用無菌導管》中附錄G的要求研製。

技術參數：

1、測試壓力：0-10MPA可調，誤差不大於±5%

2、測試流量：0～500ml，誤差不大於±5%

3、水域溫度：37攝氏度，誤差不大於±1攝氏度

4、數據存儲：200組

5、整機重量：約80kg

6、整機功耗：80w

7、外形尺寸：760mm-600mm-560mm

8、淨重：60kg

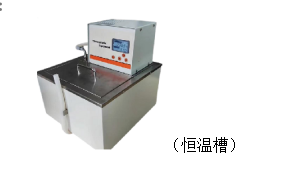

9、恒溫箱：外形310-280-180，溫度可任意設置15L，室溫+8度～100度

10、含500ML量杯和不鏽鋼托盤

試驗步驟：

必須釆取預防措施和安全防範措施，以保護試驗操作者避免受到加壓係統失敗和高壓下導 致流體泄漏所發生的危險。

1，壓力裝置容器充入流體，並使液體達到所需溫度。

2，將連接管連接到壓力裝置。

3，將壓力傳感器連接到模擬連接管的末端。

4，按照使用說明書中的指示準備導管。

5，將導管座連接到聯機壓力傳感器。

6，根據要求限製導管的末端，以便安全地收集注射液。

7，排出係統中的所有空氣。

8，調整壓力發生裝置至試驗所需壓力。

9，開始讓流體通過係統，並給出足夠的時間讓壓力和流量到達平穩。

10，注射時，記錄導管入口的穩態壓力。
