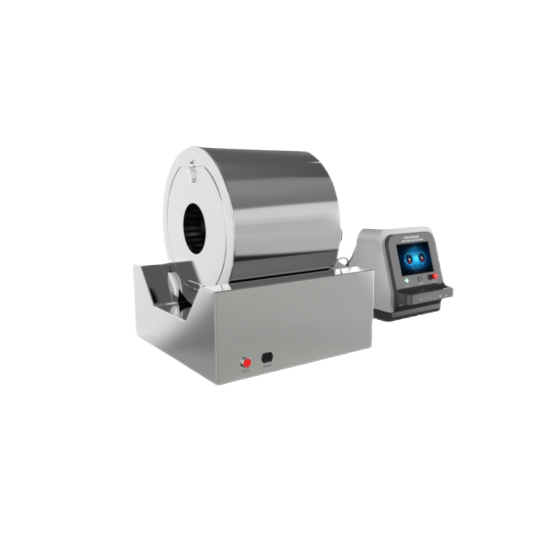

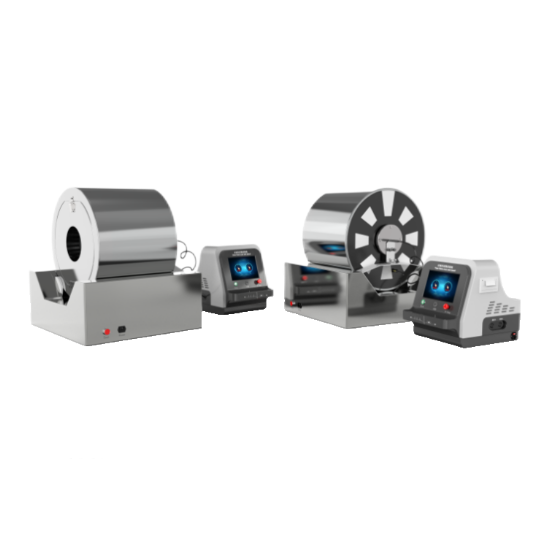

潔淨服漢姆克滾筒試驗機

執行標準

IEST-RP-CC003.3

技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

國產粒子計數器：0.3um-0.5um，數量1套；

進口粒子計數器：美國進口，數量1套

滾筒尺寸：外尺寸430mm*330mm，內筒尺寸330mm*330mm；

轉速：10rpm；

試驗步驟

A將球磨機放在潔淨工作台上便於操作的位置，潔淨室的潔淨度應不低於ISO5級將滾筒安裝在球磨機上,潔淨室內氣流方向垂直於滾筒軸線;

B讓球磨機運轉。用秒表檢查滾筒的轉速，將轉速調至10(士0.1)rpm，在數據表上記錄轉速。

注:有必要多測幾圈以保證本試驗要求轉速測量精度;

C安裝空氣采樣管，從滾筒內抽取空氣。采樣管應平行於旋轉軸線，采樣管和旋轉的壟條之間有 2.5 cm(1 in.)的空檔，采樣口距滾筒前端5cm。采樣口處在滾筒順時針方向11點鍾的位置。目測檢查空氣采樣管入口和滾筒內部的粒子沉積情況。注:空氣采樣管入口應光滑無毛刺，以避免磨損被試服裝;

D在潔淨室內靠近滾筒裝衣入口處，用粒子計數器測量>0.3um的粒子濃度，記為“潔淨室濃度”。用40cm(15.7in.)長的柔性導電塑料管將采樣管連接到粒子計數器上。使用導電采樣管，不鏽鋼采樣管應接地。選擇合適的管件以避免驟縮或驟擴。妥善安放計數器以避免采樣管上出現急彎。

E按ASTMF50的規定設置並操作粒子計數器

F在旋轉的滾筒內采樣測量顆粒物濃度。該濃度應不偏離潔淨室內測背景濃度(按B2.5.5a測定的濃度)的10%。檢查背景濃度時，使用技術器的小粒徑檔作為參照。注:若旋轉中的滾筒內粒子計數高出試驗在潔淨室粒子濃度10%,則應在滾筒靜止時用過濾(孔徑 0.45 um)後的帶空氣或帶壓力的氮氣吹掃滾筒內表麵，吹走可分離的顆粒物。汙染嚴重時，可使用浸有少許去離子水或含9%異丙醇去離子水溶進行衝洗，然後幹燥.
