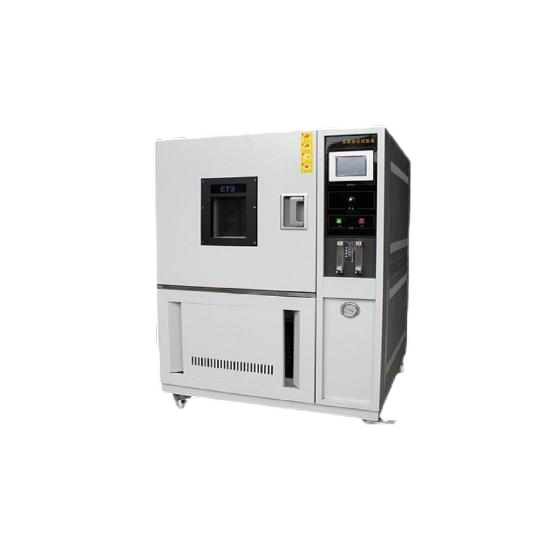

臭氧老化試驗箱

　　臭氧老化箱模擬和強化大氣中的臭氧條件，研究臭氧對織物色牢度的作用規律，快速和評價織物抗臭氧色牢度性能的方法。

　　符合GB/T 11039.3-2005(ISO 105-G03)標準中需求。

　　臭氧試驗箱由臭氧控製係統、溫度控製係統、濕度控製係統組成:臭氧控製係統由臭氧發生器、臭氧傳感器、臭氧控製器組成，維持腔體臭氧濃度恒定溫度控製係統為實驗倉提供穩定的溫度20℃~40℃，通過電熱絲加熱實現加熱。有熱電偶實時測量調節濕度控製係統溫度控製係統為實驗倉提供穩定的濕度，通過通入蒸汽實現加濕。配備幹濕球濕度計實時測量調節。

　　試驗時，同時模擬出一定的溫度、濕度、臭氧環境，觀察紡織品在其中的顏色變化。通過對比進行色牢度評級。

　　機械設計要求

　　1、整體要求

　　符合GB/T 11039.3-2005(ISO 105-G03)標準對整機功能的要求

　　儀器由儀器支架、試驗腔、控製腔體、水箱、及驅動電機，排風扇，臭氧發生器組成。

　　 2、結構要求

　　試驗腔1.試驗腔體是由不鏽鋼材料製造，除器件通道外嚴格密封，尺寸參考測繪。試驗腔需要有很好的保溫性能，腔壁需填充保溫棉。試驗腔地板設計需要能夠迅速排淨凝結的水珠。

　　2.試驗腔被隔板分成半連接前後兩部分，隔板位於偏後方從上至下約占高度的四分之三。具體尺寸參考測繪。

　　3.試驗腔體前麵可開閉門，門上安裝由雙層玻璃構成的觀察窗，尺寸參考測繪。兩層玻璃之間安裝照明燈。

　　4.前腔體內安置試樣支架，支架形狀為一根支柱支起的鏤空圓盤，尺寸參考測繪。支架通過軸承連接驅動電機，電機安裝於試驗腔外麵下方。電機驅動試樣支架緩慢轉動，轉速可調0-10rpm。

　　5.後腔體：上部安裝空氣攪拌電機。橫向安裝電熱絲、蒸汽入口管道和臭氧氣體管道。

　　蒸汽發生器蒸汽發生器位於試驗腔外側，可安裝於控製腔。

　　產生蒸汽通過管道和風扇吹入。禁止有水珠隨蒸汽進入實驗艙。

　　臭氧發生器臭氧發生器安裝於儀器底部通過管道通入試驗腔，要求通風條件好

　　排風安裝排氣風機。實驗結束後，排出空氣。

　　供水 1.水箱需要足夠大，容量參考測繪。需安裝進水口，和排水口。

　　2.水箱配備水泵，水位高位和低位警報。通過水的自流為幹濕球和蒸汽發生器提供水。自流的實現參考測繪的設備。

　　電子設計要求

　　1、溫度控製

　　打開溫度開關，顯示實時溫度和設置溫度。溫度利用單片機控製，根據設置溫度控製電熱絲加熱腔體，通過反饋調節終維持恒定。範圍室溫—45℃。

　　2、濕度控製

　　打開濕度開關，顯示實時濕度和設置濕度。濕度度利用單片機控製，根據設置濕度控製蒸汽發生器使腔體達到目標濕度，通過反饋調節終維持恒定。探測濕度全濕度範圍。

　　3、臭氧濃度控製

　　打開臭氧開關，顯示實時臭氧濃度和設置臭氧濃度。臭氧濃度度利用單片機控製，根據設置臭氧濃度控製臭氧發生器使腔體達到目標濃度，通過反饋調節臭氧發生器作用功率，終維持恒定。0—10ppm。

　　4、樣架運動控製

　　打開電機開關，樣架驅動電機運轉，通過旋鈕調節速度。速度10rpm。

　　5、計時控製

　　計時開始後，計時器自動倒計時。計時開始後排氣扇開關失靈，試驗腔門鎖死。計時時若關閉溫度、濕度、臭氧，計時停止，並啟動蜂鳴約5。計時結束後，關閉溫度、濕度、臭氧開關。

　　6、水位警報

　　當水位過高或過低，觸動水位開關，啟動蜂鳴，直至回複正常。若水位20min無法回複正常，停止計時並停止溫度、濕度和臭氧。
