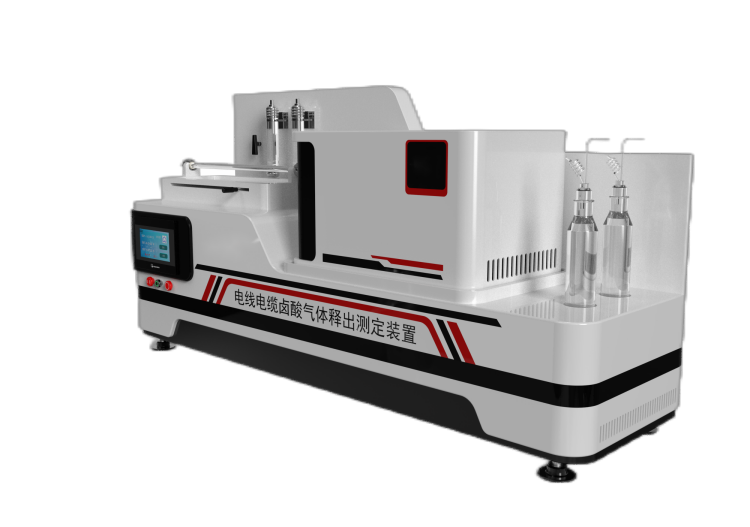

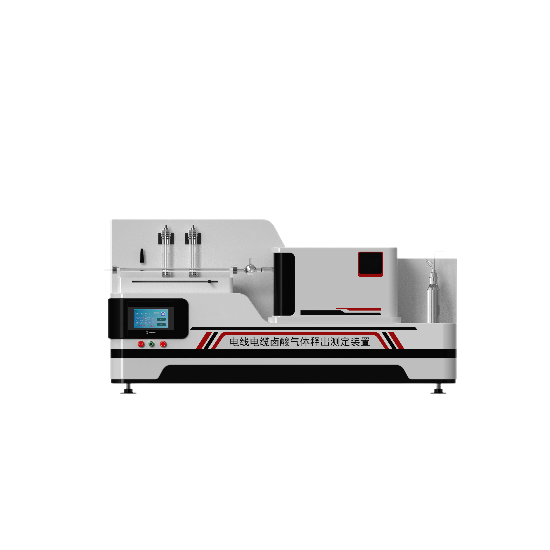

用途

用於測量電線電纜中鹵酸氣體釋放量的設備。鹵酸氣體是一種有毒有害的氣體，當電線電纜發生火災或受熱時，絕緣材料中的鹵素元素（如氯、溴）會釋放出鹵酸氣體。

這種測定裝置通常由以下幾個組成部分構成：

采樣係統：用於采集電線電纜中釋放的鹵酸氣體樣品。這個係統通常包括采樣探頭或管道，以及與之連接的氣體收集室。

分析係統：用於分析采集到的鹵酸氣體樣品的成分和濃度。常見的分析方法包括氣相色譜法、紅外光譜法等。

數據記錄與顯示係統：用於記錄和顯示測量結果。這個係統通常包括數據采集儀器、計算機或顯示屏等設備。

使用電線電纜鹵酸氣體釋出測定裝置可以及時監測電線電纜在火災或高溫情況下釋放的鹵酸氣體，以便采取相應的措施，保障人員的安全和設備的正常運行。這對於建築物、工廠、地鐵等場的火災防控具有重要意義。

組成結構

主要適用於測定低鹵和無鹵阻燃電纜的鹵酸氣體總量的測定和用測量PH 值和電導率來測定氣體的酸度。 主要由管形爐、燃燒管、燃燒舟、氣體的收集瓶、供氣係統、壓縮機（用戶自備）、分析天平、數字PH計、電導率儀等組成。

符合標準：

符合GB/T17650.1‐2021、GB/T17650.2‐2021 和IEC60754‐1:2019、IEC60754‐2:2019標準，同時滿足GB/T19666‐2019和XF/T 306-2025、UL2556-2021。

技術參數：

管形爐：加熱腔有效長度及管徑 600×ф42mm，配備一個可調電氣加熱係統；

加熱功率：220V /10KW；

控製係統：PLC+Windows係統

操作界麵：12寸彩色嵌入式工業電腦，中英文切換，至少2種語音以上

燃燒管：

1、材質：二氧化矽製成的耐火管，耐腐蝕氣體；

2、規格：內徑40mm,在管形爐進口側伸出的長度為60~200mm，在出口側伸出的長度為60~100mm，留有間隙供熱膨脹

使用；

燃燒舟：

1、材質：采用熔凝石英管；

2、規格：長100mm，寬25mm，深10mm；

3、燃燒舟送入方式：采用條形磁鐵和鉑線牽動方式；

氣體的收集：采用選瓶二個：其中一個配有磁力攪拌器，並且盛有220mL的 溶液；

供氣係統：

1、空氣流量計：20mL~200mL可調；

2、壓縮機（用戶自備）；

3、取樣：500mg~1000mg；

鹵酸含量的測定：

1、標準分析天平：精度為0.1mg；

2、標準數字PH計：精度為0.02PH；

3、標準電導率儀： 測量範圍：(0～1×105)μS/cm；
