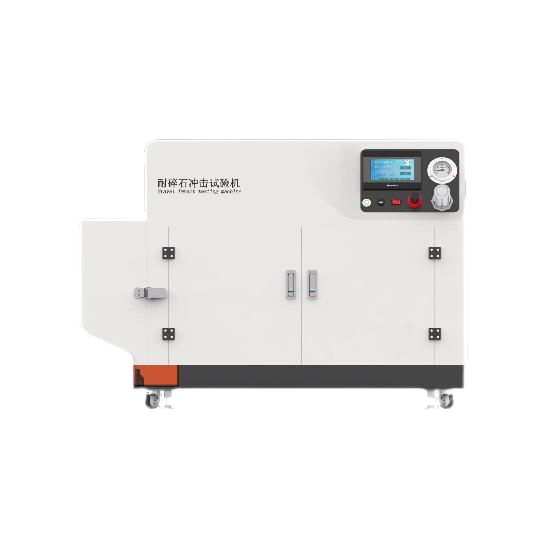

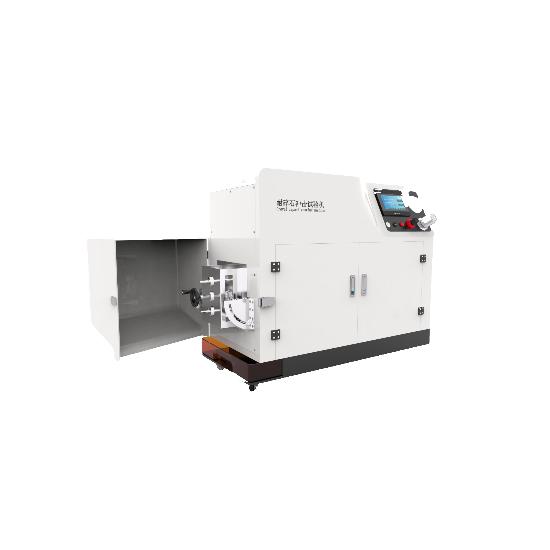

汽車彈簧耐碎石衝擊試驗機

一，用途

用於汽車材料及其表麵塗層的抗砂礫、碎石碰撞試驗的設備

碎石衝擊試驗機特別為汽車材料及其表麵塗層的抗砂礫、碎石碰撞試驗而設計製造的。

二，被測件及標準:

各種汽車彈簧，主動格柵，攝像頭，玻璃，噴漆件，大燈等
GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1

三，設備參數要求：

PLC控製係統

操作界麵：中英文切換；

測試軟件：可遠程免費升級

試樣全部設定為噴射麵積；

噴射時間可設置0-999秒並噴射中設置時間暫停時間

漏鬥不鏽鋼製作可安裝0-10公斤左右噴射介質

控製係統和試樣箱可分離，靈活，可隨意移動位置

3D試驗箱:3D試驗箱:SAE 45°衝擊箱與VDA 90°衝擊箱二合一，無需更換，內部設置防撞軟材；

加配氣動震動係統

噴射介質：鋼珠，鵝卵石，砂礫等

試樣尺寸：彈簧大外徑120mm，長度360針對彈簧部噴射和整體噴射兩種規格夾具可根據不同產品配不同夾具和試樣尺寸；

汽車彈簧整體噴射：彈簧旋轉360度，左右運動，速度可調節無極調速

噴射速度可調0-1MPA

發射量可調節，開口可任意調節

壓力調節範圍0-1000kPa

速度調節範圍≥120km/h

發射量調節範圍≥1kg/min

發射角度調節範圍 45～90°

噴射壓力範圍：0-1MPA可定製其他高壓力

試樣測試角度：平板式的測試試樣可按45°、90°，54° ，不規則的試樣采用3D試驗箱

噴射槍：45°和90°

四，螺杆式空壓機要求

1.    使用環境：室溫，＜80%RH；

2.    氣體介質：空氣；

3.    電機功率：7.5kw；

4.    排氣壓力： ≥1.25Mpa；

5.    排氣量：＞1m³/min；

6.    使用電源： 380V/50Hz；

7.    傳動方式：直連傳動；

8.    啟動方式：變頻啟動；

9.    儲氣罐：材質：不鏽鋼；容積：0.6m³/8kg  (桶深高度＜2000mm)；需配安全閥、 壓力表；桶身直徑*高度： 700*1905mm

10.  保護裝置：需有高溫、高壓、堵塞、過流、缺相、逆相、電壓不穩等保護裝置。

五，儲氣罐要求

儲氣罐是用於緩衝空氣用的，還有降溫作用空壓機出氣溫度大約是70-80℃，還有更重要的作用就是初步去除水和油的作用，儲罐能除掉70%的油和水，以對於空壓機來說，儲氣罐是必不可少的設備。0-1MPA不低於0.8MPA

六，配置

主機、3D部件衝擊箱、消音組件、平板式試件夾持器組件，SAE噴槍組件

等
