主要用途：

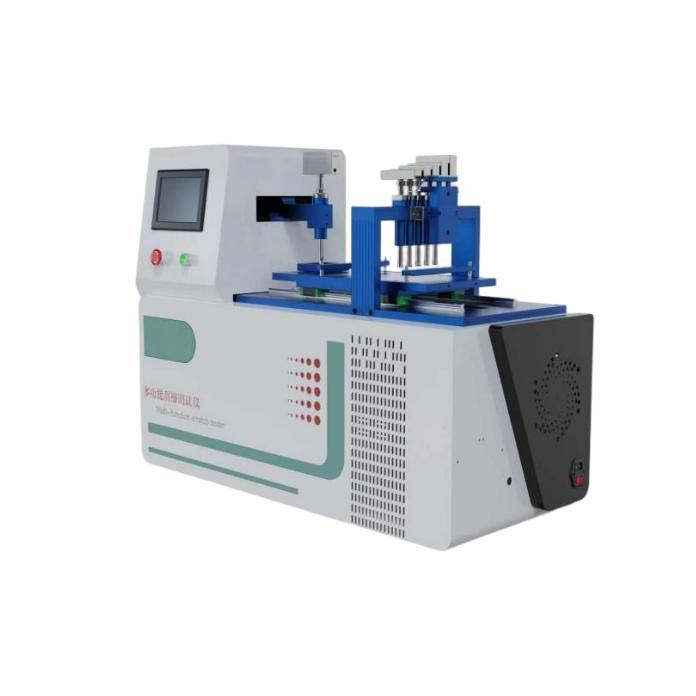

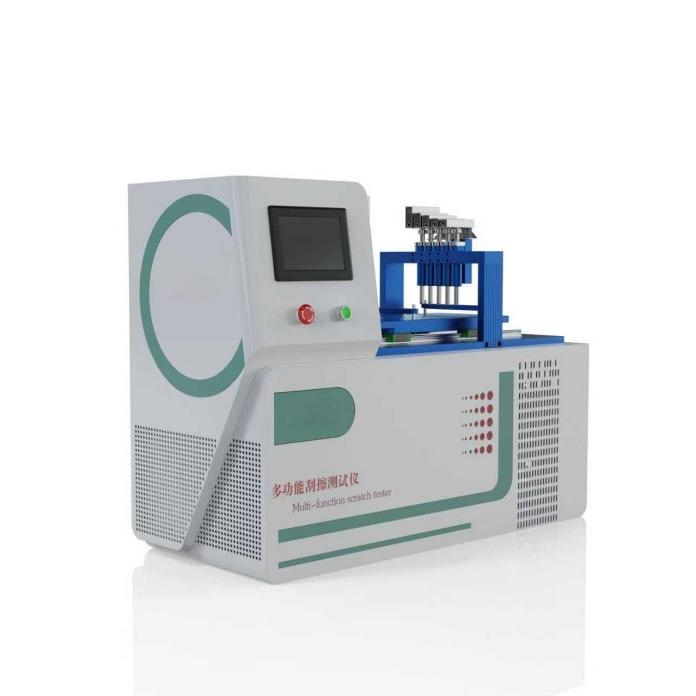

多功能耐刮擦儀整合百格法刮擦、五指刮擦法汽車行業常見測試方法，用於測試各種汽車用內外飾材料塑料、橡膠、皮革、織物、塗層材料、非塗層材料及其他複合材料、油漆、油墨、軟金屬等的耐刮擦性能。

適用標準：

PV3974，GMW14688，GMW14698-A，FordBN108-13，GeneralMotorsGMN3943、Danmler-ChryslerLP-463DD-18-01，GB2918，GB6151，GB8424.3，BMWGS97034，STD1024-3113

GM 14688(A法)

GM 14688(B法)

Pv 3952大眾標準

Q/SQR S1-16-2016 奇瑞標準

Q/SQR T1-64 奇瑞標準

Q/LiA5400014-2023(V3)

GB/T 9286-97/ISO 2409ISO2409

GB/T 9279-2007/ISO 1518:1992

QCC SY051-2012

GB 9286-2021

GME 60 280

核心參數及特點

操作界麵：彩色7寸觸摸屏，中英文切換；

控製係統：PLC

運動模式：電機+滾珠絲杆+驅動器；

距離調節：全自動任意設置；

五指套件含砝碼：全自動控製升降係統

百格刮擦描述

測試原理：

主要以通用GMW14688及大眾PV3952為代表，利用一定直徑(一般是0.5mm或1mm)的碳化鎢刮針在製品表麵以5N,10N,15N力刮劃相互垂直的2組平行劃痕，然後測量刮劃前後劃痕區域的色差或黑度的變化，評估材料的耐刮性能。

主要參數：

儀器電源：115/230VAC，50/60Hz；

設備功率：400W；

試驗片規格：80×50mm；

樣本厚度：0.5——20mm；

標準載荷範圍：標配三種規格砝碼5N,10N,15N共用五指刮擦砝碼，可選擇其他規格砝碼；

測試夾具：全自動旋轉90度；

刻劃路徑：0-45mm可任意設置

刻劃速度：0-1000mm/min可任意設置

五指刮擦描述

測試原理：

將樣品固定在試驗台上，刮擦杆一頂端固定碳化鎢製材質高度拋光刮擦頭，直徑為1mm或7mm其他不同規格刮擦頭，刮擦杆另一端固定砝碼，根據樣品尺寸及測試需求確定刮擦杆的安裝位置、數量和負載，刮擦距離一般設定為100mm——200mm，刮擦速度為100mm/s，測試完成後，在明亮的北方天空日光或D65標準光源下目測劃痕，評估材料的耐刮性能。

主要參數：

行程範圍：0-200mm可在觸摸屏上任意設置；

速度範圍：0-200mm/s可在觸摸屏上任意設置；

速度緩衝：10±1mm；

碳化鎢刮擦指尖：Ø1.0mm，Ø0.5mm，Ø3mm，Ø7mm等球狀可任意選擇五種規格；

標配砝碼：九種規格砝碼2N，3N，4.5N，5N，6N，7N，10N，15N，20N；

選配：塑料刮指：聚甲基丙烯酸甲酯(PMMA)；

i.直徑：16mm；厚度：1mm；

ii.刮指邊緣的半徑為0.5mm；

iii.硬度為shoreD85。

8.設備電源：AC220V±10%，50Hz。

配置清單

說明書

主機1台

測試軟件1套

砝碼：根據合同要求不同規格配置6種規格；

碳化鎢刮擦指尖：數量6件根據合同要求不同規格配置

銘牌1件

電源線1根

氣管：8mm*2米

合格證1份
