一、設備簡介及核心測試原理

設備簡介

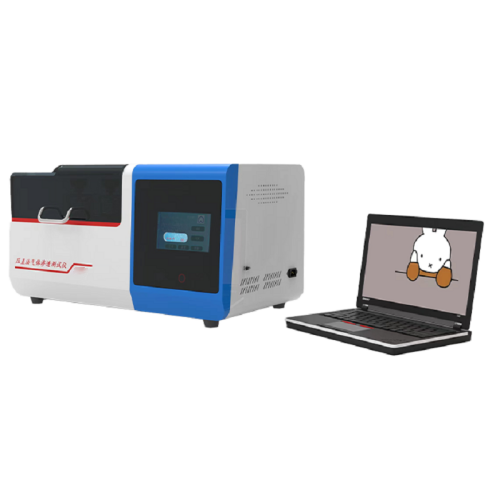

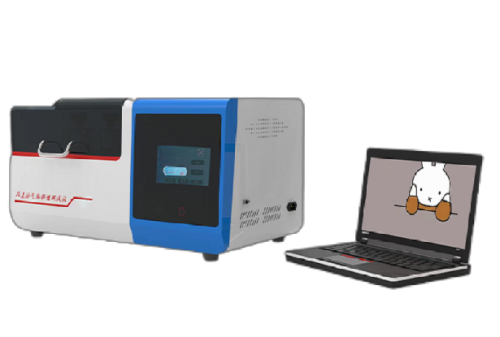

壓差法氣體滲透儀基於壓差法的測試原理，是一款用於薄膜試樣的氣體透過率測試儀，適用於塑料薄膜、複合膜、高阻隔材料、片材、金屬箔片、橡膠、輪胎氣密性、滲透膜等在各種溫度下的氣體透過率、透過量。

測試原理

采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然後對整個係統抽真空；當達到規定的真空度後，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，並保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出測試樣的各項阻隔性參數。

二、設備特點

1，可同時測定試樣的氣體透過率、透過量。

2，寬範圍、溫濕度控製，滿足各種試驗條件下的測試。

3，測試量程可根據需要進行擴展，滿足大透過率測試的要求。

4，可進行任意溫度下的數據擬合，輕鬆獲得條件下的試驗結果。

5，支持有毒氣體及易燃易爆氣體的測試。

6，提供標準膜進行快速校準，保證檢測數據的準確性和通用性。

7，配備USB通用數據接口，方便數據傳遞。

三、關鍵性能參數

四、執行標準

ISO 15105-1 塑料--薄膜和薄板--透氣率的測定--第1部分：差壓法

ISO 2556 塑料 在大氣壓力下薄膜和薄板的氣體透過率的測定 測壓法

GB/T 1038 塑料薄膜和薄片氣體透過性試驗方法 壓差法

ASTM D1434 測定塑料薄膜和薄片的透氣性的標準測試方法

JIS K7126-1 塑料薄膜和薄板 氣體傳輸率的測定 第2部分壓差法

YBB00082003 氣體透過量測定法；

GB/T 1038.1-2022

五、應用領域

薄膜：適用於各種塑料薄膜、塑料複合薄膜、紙塑複合膜、共擠膜、鍍鋁膜、鋁箔、鋁 箔複合膜等膜狀材料的氣體滲透性能測試。

片材：適用於各種工程塑料、橡膠、建材等片狀材料的氣體滲透性能測試，如PP片材、 PVC片材、PVDC片材。

多種不同氣體：適合於多種氣體的透過率測試，如氧氣、二氧化碳、氮氣、空氣、氦氣等。

易燃易爆氣體：適用於各種薄膜對易燃易爆氣體的阻隔性能測試。

生物降解膜：用於測試生物降解膜的透氣性能，如澱粉生物降解袋等。

航空航天用材料：用於航空航天用材料的氣體透過率測試，如飛-氣囊的氦氣透過性測試。

紙及紙板：用於紙及紙塑等複合材料的透氣性測試，如煙包鋁箔紙、利樂包裝片材、方便麵紙碗、一次性紙杯等。

漆膜：用於基材上塗覆油漆薄膜的透氣性測試。

玻纖布、玻纖紙等材料：適用於玻纖布、玻纖紙等材料的透氣性測試，如特氟龍漆布、特氟龍高溫布、氟矽膠布等。

化妝品軟管片材：適用於各種化妝品軟管、鋁塑管、牙膏管片材的氣體透過性測試。

各種橡膠片材：適用於各種橡膠片材的透氣性測試，如汽車輪胎透氣性測試。

六、操作規範與維護要點

‌樣本製備‌

裁取Φ97 mm標準圓形樣本，厚度≤3 mm，表麵無劃痕/折痕。

‌校準流程‌

每月用NIST標準膜校驗傳感器，誤差＞±0.5%需返廠調整。

‌禁忌操作‌

禁止在濕度＞80%RH環境下測試金屬箔片，防止傳感器電解腐蝕。

七、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;

外置負壓泵1隻;

2米煤氣管2米1根;

卡箍2個;

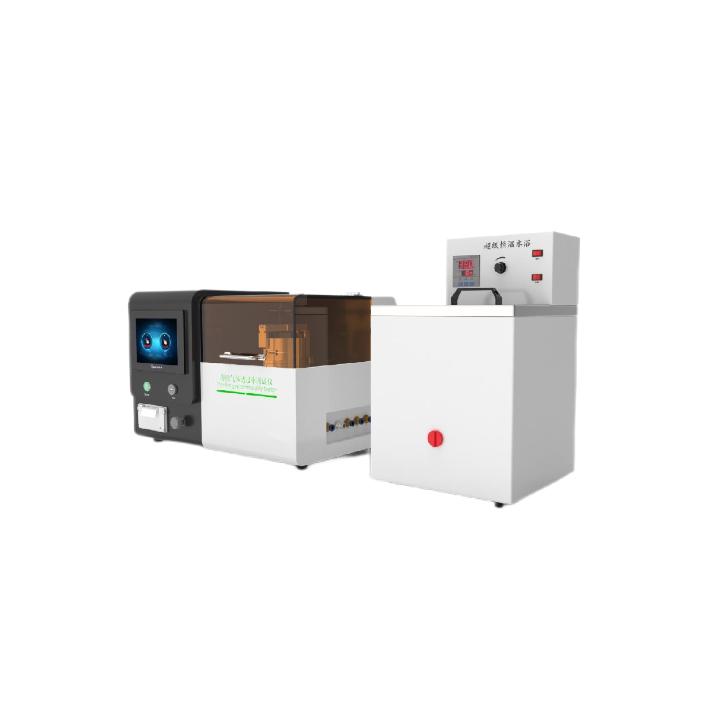

恒溫槽（15L---溫度室溫+99度）1個;

筆記本電腦（選配）;
