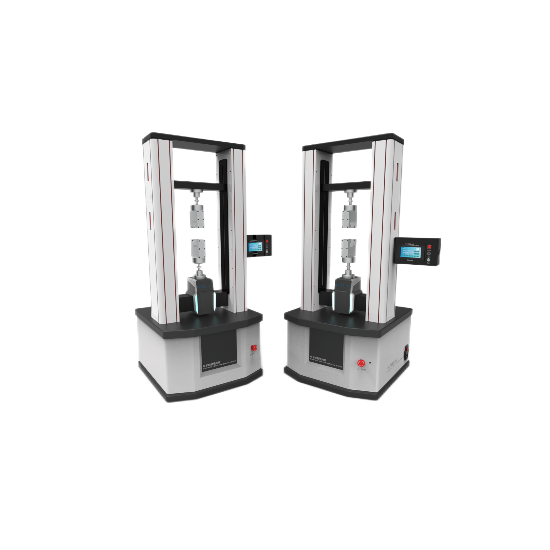

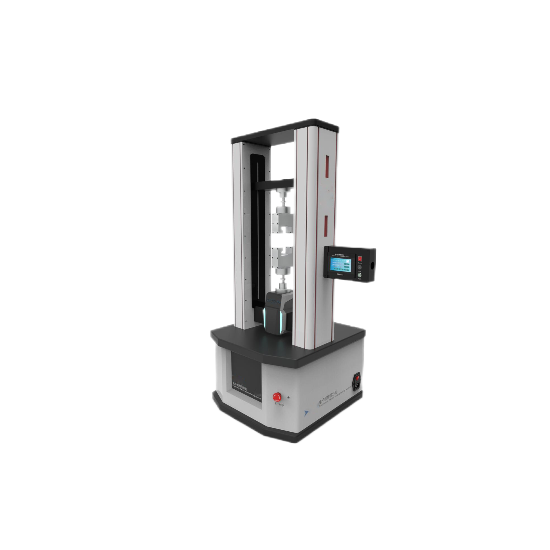

雙立柱拉力機

描述

拉力試驗機又名拉力機，綜合型拉力試驗機，多功能拉力機，材料試驗機。試驗機是用來針對各種材料進行儀器設備靜載、拉伸、壓縮、彎曲、剪切、撕裂、等力學性能試驗用的機械加力的試驗機，適用於塑料板材、管材、異型材，塑料薄膜及橡膠、電線電纜、鋼材、玻纖維等材料的各種物理機械性能測試為材料開發，為物性試驗、教學研究、質量控製等不可缺少的檢測設備，拉力機夾具作為儀器的重要組成部分，不同的材料需要不同的夾具，也是試驗能否順利進行及試驗結果準確度高低的一個重要因素。

執行標準

GA633,GB、ISO、DIN、ASTM、JIS等國際標準進行試驗和提供數據

GB/T 15788,ASTM D4595,ISO 10319,BS 6906.1JTG E50 T1121SL/T 235-1999   GB/T 14800,ASTM D3787,ISO 1223JTG E50 T1126SL/T 235-1999  GB/T 13763ASTM D4533ISO9037.4JTGE50T125SL/T 235-1999  GB/T 16989,ASTM D 4884,JISO 10321,TG E50 T1122GB/T10454-2000，GB/T6096

技術參數

負荷100N，200N，500N，1KN，2KN，5KN，10KN，500KG,600KG,800KG以上內自選；

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換；

選擇性單軌和雙軌；

有效測力範圍：選配0.2%～1級/常用0.4%～0.5級；

測力精度示值的±1%以內/示值的±0.5%以內；

試驗機分辨率負荷1/200000，內外不分檔，且全程分辨率不變；

負荷傳感器基本配置：拉、壓傳感器負荷一隻；

擴展配置：可加配多個傳感器；

夾具：滿足有標準氣動夾具

有效試驗寬度80mm(可按客戶要求加寬；

有效拉伸空間0-850MM可按客戶要求加高；

試驗速度範圍0.001～1000mm/min；

位移測量精度：0.01MM；

變形測量精度示值的±0.5%以內 可根據客戶要求選配大變形或小變形；

試台安全裝置電子限位保護；

試台升降裝置快/慢兩種速度自動控製，可點動；

試台返回功能手動或自動兩種選擇、試驗結束後自動或手動以速度返回試驗初始位置；

載保護過負荷10%，機器自動保護；

主機尺寸800*530*1300mm；

軟件特點:
一. 全電腦伺服控製材料試驗機軟件功能介紹
A. 測試標準模塊化功能:提供使用者設定需應用的測試設定，範圍涵蓋GB、ASTM、DIN、JIS、BS…等測試標準規範。
B. 試品資料:提供使用者設定有試品數據，一次輸入重複使用。並可自行增修公式以提高測試數據性。
C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇喜好的報表格式測試程序新增內建EXCEL報表功能擴展了以往單一報表的格
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，長度單位mm、cm、inch。
E. 圖形曲線尺度自動化(Auto Scale)，可使圖形以尺度顯示。並可於測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數據形式輸出。
G. 測試結束可自動存檔、手動存檔，測試完畢自動求算力量、上、下屈服強度、環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、定負荷延伸、彈性模量、延伸率、剝離區間值、小值、平均值、淨能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。備份：測試數據可保存在任意硬盤分區。。
H．軟件具有曆史測試數據演示功能。
二. 全電腦伺服控製材料試驗機附件
A.一年保固書及中文操作說明書各一份。
B. 隨機贈送標準拉力夾具一組.
C.拉力機測試軟件一份。
D.電腦一套、彩色打印機一台
三. 全電腦伺服控製材料試驗機可測試項目
特殊測試項目：
1.彈性係數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之係數，其值越高，材料越強韌。
2. 比例限：荷重在一定範圍內與伸長可以維持成正比之關係，其應力即為比極限。
3.彈性限：為材料能承受而不呈變形之應力。
4.彈性變形：除去荷重後，材料的變形完全消失。
5.變形：除去荷重後，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，
一般以上屈服點作為屈服點。
屈服：荷重過比例限與伸長不再成正比，荷重會突降，然後在一段時間內，
上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，伸長率達到某一規定值之荷重，除以平行部原斷麵積，得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯後損失：在屈服強度試驗機上，以一定的速度將試樣拉伸到一定的伸長
率或拉伸到規定的負荷時，測定試樣收縮時恢複的功和伸張時消耗的功之比的百分數，即為
有效彈性；測定試樣伸長、收縮時損失的能與伸長時消耗的功之比的百分數。

配置清單

說明書1份；

電源線1根；

筆記本電腦1套含測試軟件，鼠標等；

合格證1分；

第三方計量報告1份性；

主機1套；

夾具若幹；

氣管若幹米
