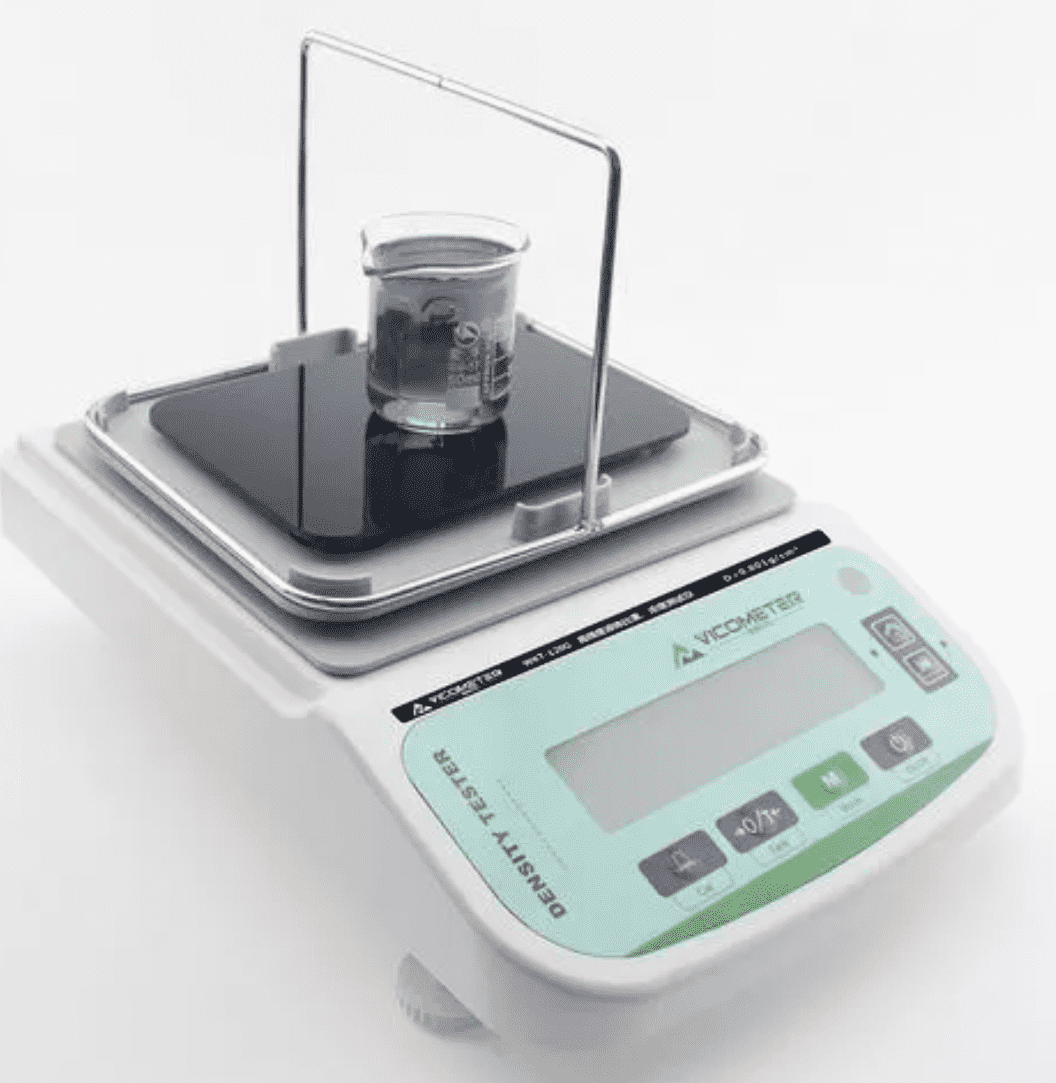

纖維增強塑料密度和相對密度（dù）試驗儀

執行標準

GB/T1463、ASTM D792 纖維增強塑料密度和（hé）相對密（mì）度的測定方（fāng）法

技術數據：

包括浮力法及幾何法兩種試（shì）驗方法。

浮力法：適用於吸濕性弱的材料(不因吸濕而影響（xiǎng）浮力測量精度的材料)

幾何法：適用於吸濕性強的材料。

定義：

密（mì）度（dù）：單位體積材料（liào）在t℃時的質量稱為（wéi）t℃時的密度。

相對密度：一定體積材（cái）料的質（zhì）量與同溫度等體積的（de）質量之比。也可定（dìng）義為一定物質的密度與同樣條件下另外物的（de）密度之比。

國標步驟

方法一：浮力法

設（shè）備：天平（0.001~0.0001g） 支架 容器盛水用 金屬吊絲＞0.125mm

試樣準備：使用蒸（zhēng）餾水（shuǐ）或去離子水，通過煮沸（fèi）和（hé）冷卻，充（chōng）分除去氣泡。

試樣可為尺寸適中和任何形（xíng）狀，體積（jī）不小於1cm，表麵和邊應光滑，通常試樣的質量（liàng）為（wéi）1~5g。

步驟：

1、 在空氣（qì）中稱試樣的（de）質量m1和金屬吊絲的質量m3，至0.001~0.0001g。

2、 記錄容（róng）器中水的溫度23±2℃。

3、 將（jiāng）金屬吊絲懸掛著試樣全部浸入容器的水中，排除氣泡。盡快稱水中（zhōng）試樣的質量m2(以減少試樣吸收水)。至0.001~0.0001g。

4、 計算：ρt＝(m1×ρw)/(m1＋m3－m2)

方法二：幾何法

設備：天平：0.001g 遊標卡尺0.01mm

試樣準備：製取具有規則幾（jǐ）何形狀（zhuàng）的試樣，稱其重量。用測量的（de）試樣尺寸計算試（shì）樣的體積，

試樣的質量除以試（shì）樣的體積即為試（shì）樣的密度。

使用蒸餾（liú）水或去離（lí）子（zǐ）水，通過煮沸和冷卻，充分除去氣（qì）泡。

試樣應為規則幾何體，如長方體或圓柱體，其中一邊不小於4mm，試樣（yàng）的體積必大於10cm3。

計（jì）算：ρt＝m/V 相對密度：dr＝ρt/ρr

標準做（zuò）法：

設備：比重計MZ-A150、夾子、幹燥箱、幹燥器、設定溫度（dù）補償

步驟（zhòu）：

1、 將試樣放入幹燥箱中烘幹，後在（zài）幹燥器中冷卻至室溫。

2、 將試（shì）樣放置於測（cè）量台上，待（dài）穩定後，按memory鍵，屏幕上（shàng）方（fāng）會顯示R1，則

表（biǎo）示已記錄試樣的空（kōng）氣中（zhōng）重量m1.

3、 用夾子將樣品輕輕的（de）放入水中吊籃上，期（qī）間可輕微搖晃（huǎng）消除附著在樣（yàng）品（pǐn）上的（de）

氣泡，待穩定後，秤量得m2，直接顯示試（shì）樣的密度。

計算公（gōng）式如下： D=（m1×ρ水）/（m1－m2）

m1----試樣在空（kōng）氣中的重（chóng）量 m2----試樣在水中的重量
