輸液泵用管路耐用性試驗工裝，是附錄 A（規範性附錄）規定的、專門用於 SV 級 輸液管路耐用性（流速穩定性）測試的通用模擬泵裝置。

YY/T 1653-2020 附錄A

一、核心用途

適用對象：SV 級輸液管路（使用標準工裝驗證的管路）

測試目的：模擬輸液泵的滾壓工作原理，在4 小時 / 12 小時連續運行後，驗證：

流速變化 ≤ ±5%

管路無肉眼可見的結構性損壞

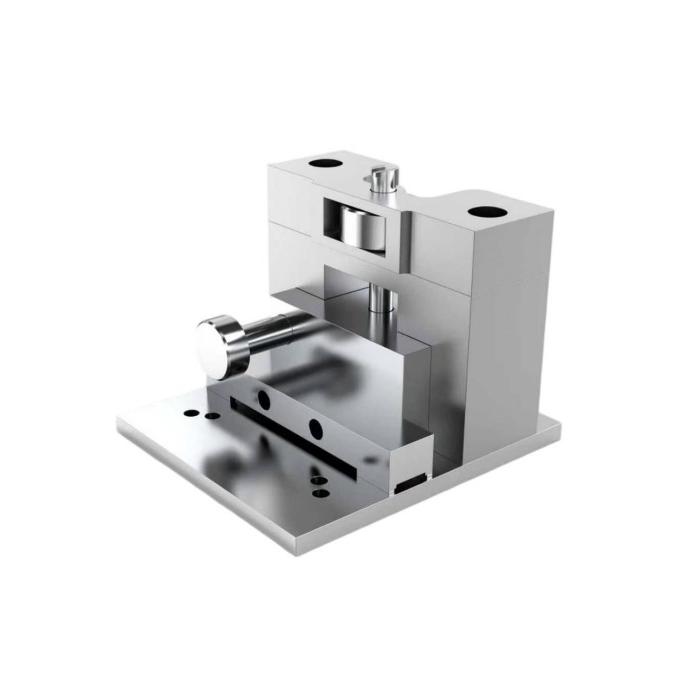

二、工裝結構與關鍵尺寸（附錄 A）

工裝為滾輪旋轉擠壓式結構，核心參數如下：

1. 整體結構（圖 A.1）

驅動：電機驅動滾輪組旋轉

核心組件：滾壓輪（凸輪） + 固定壓板

工作方式：滾輪連續擠壓壓板間的管路，實現蠕動輸液

2. 關鍵尺寸（圖 A.2、A.3）

滾壓輪至壓板間距：3.00 mm（標準擠壓間隙）

滾壓結構（凸輪）：

齒間距：35 mm

圓角：R0.5 mm

整體長度：105 mm

三、試驗方法（配合工裝）

安裝：將待測管路裝入工裝的滾輪與壓板之間。

流速校準：

初始流速：25 mL/h (±10%)

加速運行：200 mL/h (±10%)

時長：

4 小時試驗：25 mL/h 穩定 → 200 mL/h 運行 4h → 回歸 25 mL/h 檢測

12 小時試驗：25 mL/h 穩定後，持續運行 12h

判定：全程流速波動 ≤ ±5%，管路無破損、變形、泄漏。

四、與 MV 級管路的區別

SV 級：必須用此標準工裝測試（通用型）。

MV 級：用製造商自己的輸液泵測試（型）。
