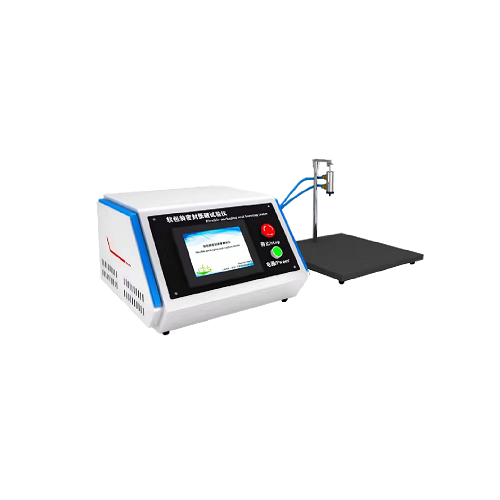

軟包裝密封脹破試驗儀

一，用途

YY/T 0681 本部分規定的試驗方法，規定了軟包裝被置於約束板內進行內部加壓來檢驗其周邊密封處Z小脹破強度的方法。

本試驗僅適用於周邊密封的軟包裝（通常指組合袋） 。尤其適用於其密封具有可剝離特征（由Z終使用者剝開後取出內裝物）的包裝。

二，技術描述

在一台儀器上對供試包裝內部充入氣壓，直到包裝破裂。多數情況破裂發生在密封區域的一處或幾處。充氣和加壓設備要求能在密封被破壞之前保持內部壓力增加。在增壓過程中，包裝應置於兩個剛性平行板（約束板）之間，以限製包裝的膨脹和變形，但讓密封周邊區域不受約束。插入包裝內部的一個傳感器檢測包裝破裂時的內部壓力。根據應用情況，本試驗方法需要使用兩種配置的約束板，描述如下：開口包裝配置：用於三個周邊密封，第四個邊開口的包裝。該配置常用於預成形包裝的生產。配置使用說明書。

封口包裝配置：用於四個邊密封的包裝。該配置常用於對已完成的處於完全密封狀態包裝的密封進行試驗。

三，試驗類型

1，使用開口包裝試驗裝置對一端開口（未封口）的軟包裝進行試驗。用一個充氣管口和壓力傳感裝置插入包裝的開口端對包裝加壓，然後用一個夾緊機構在試驗期間將開口端密封。

2，封口後包裝試驗儀

使用封口後包裝試驗裝置對四個邊密封的包裝進行試驗。用一個充氣管口和壓力傳感裝置與包裝上的打孔連接，對包裝內部進行氣體加壓（見圖 2） 。

四，開口包裝和封口後包裝的試驗儀組成

1 供氣和壓力調節裝置，可產生充足的氣流，對包裝進行加壓直至包裝破壞（脹破） 。

2 檢測包裝內壓力急速降低裝置（包裝區域被破壞（脹破）以急速降壓為信號） 。

3 測量急速發生壓降時壓力點的裝置，該壓力點是由包裝的密封破壞或其他形式的破壞引起。

4 兩個約束板1，結構如圖 1 或圖 2 示，剛性好，試驗時與包裝的膨脹表麵接觸；

五，根據試驗類型對夾具的要求

1 開口包裝的試驗裝置應有一個加壓管口和傳感器（插入包裝的開口） 、和一個夾緊裝置（用於將密封包裝開口和加壓管口及傳感器周圍進行密封） ；

2 封口後包裝試驗裝置應有加壓管口和傳感器（通過包裝上的打孔插入封品後的包裝） ，並能保持插入處的氣密性。

六，技術特點

1，壓力範圍：0-800KPA(可根據用戶自由選擇力範圍可更換）；

2，速率：根據不同材料選擇不同速率，可任意設置；

3，PLC控製係統；

4，操作界麵：中英文切換；

5，夾具不鏽鋼製作，不上鏽，拋光處理，美觀；

6，彩色7寸觸摸屏，人機一體；

七，執行標準

YY/T 0681.9-2011
