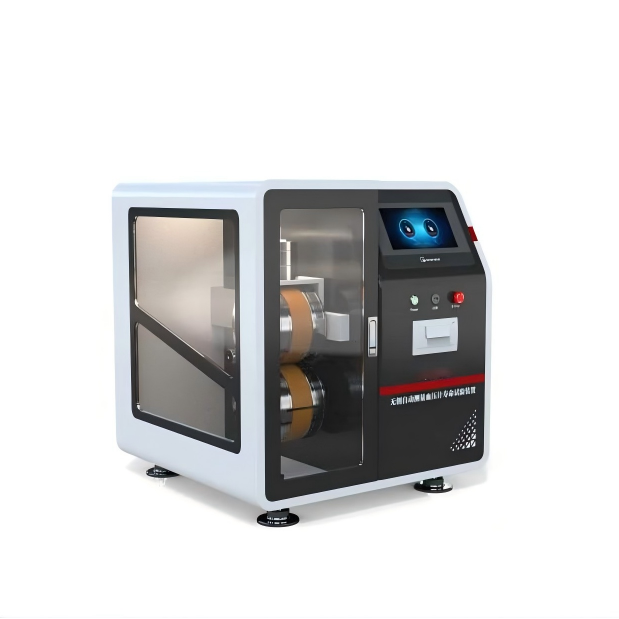

一、設備概述：

無創自動測量血壓計壽命試驗裝置滿足YY 0670-2008《無創自動測量血壓計》標準中條款 4.3 和 4.7.2.3 規定的要求，適用於對無創自動測量血壓計產品進行壓力循環壽命試驗及袖帶接口開合循環試驗，以評估其疲勞壽命耐久性能以及密封性能是否良好。

二、符合標準：

YY 0670-2008《無創自動測量血壓計》標準中第4.3條款規定“設備經過至少10000次滿量程循環以後，仍應滿足標準中的安全要求和性能要求，滿量程循環是指壓力從2.67kPa20mmHg或更低升高到壓力，再降到2.67kPa20mmHg或更低”。標準中第4.7.2.3條款規定“在經過1 000次開合循環和10000次40 kPa300 mmHg的壓力循環後，袖帶的閉合和密封性仍應完好到足以滿足本標準的其他要求”。4.8條款規定耐壓測試係統漏氣

三、儀器特征：

1人機交互模塊：采用觸摸屏，可設定目標循環次數，顯示實時次數和當前壓力值，壓力循環的zui大壓力設定為40kPa300mmHg，小壓力設定為2.67kPa20mmHg，為防止危險情況發生，zui大保護壓力設置為45kPa；

2程控電源模塊：考慮到市麵上充氣泵和放氣閥的不同工作方式和多樣化激勵電壓，該模塊可進行常開閥門或常閉閥門的選擇，並分別為泵和閥提供直流3~12 V的任一電壓，使用時可根據被測血壓計中兩個部件的標稱工作電壓予以選擇；

3壓力接口：用於實現壽命試驗裝置與無創自動測量血壓計的氣路連接及充放氣和壓力的實時監測；

4報警模塊：用於檢測壓力循環過程中的故障狀態，故障時係統會關閉充氣泵，開啟放氣閥，停止運行並發出聲光報警；

5測試過程：儀器可顯示實時壓力，當壓力≥40kPa300mmHg時，停止充氣，開始放氣，放氣至<2.67kPa20mmHg，即完成1個測試循環。

四、主要技術參數

控製係統：PLC

操作界麵：彩色7寸觸摸屏，中英文切換；

A壽命測試部分，耐壓測試：

1輸入電源：100V-240V，50Hz/60Hz

2工作溫度：5℃～40℃

3輸出電壓：DC.3V, DC.5V, DC.12V

4壓力傳感器範圍：0kPa～5kPa，精度±0.5%FS

 B袖帶開合測試部分

1模擬手臂滾輪直徑：上輪φ162.5mm，下輪φ160mm
2滾輪寬度：70mm

3滾動速度：60rpm/min

4反轉時間：30S反轉

5試驗荷重：5kg

6夾具槽：寬度4mm，長度55±2mm

7壓力傳感器範圍：0kPa～50kPa，精度±0.5%FS
