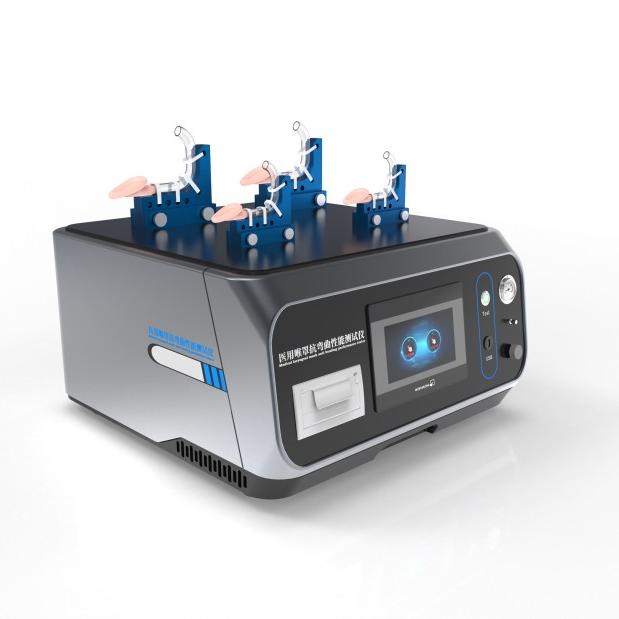

一、設備特點

1）集中將標準測試彎曲半徑夾具置於工作台，操作方便快捷

2）一鍵測試，安裝好試樣，隻需按一個鍵，就可以快速測試，儀器帶USB接口，可以用U盤對測試結果導出， 機器同時配備微型打印機可以實時打印

3）結構緊湊，節省空間的設計，使用簡單。

4）采用觸摸屏控製,人機互動好,操作簡單.

5）配備高精度流量計，反饋的數據更加

二、產品介紹:

實驗環境：

23 ℃±2 ℃

測試原理：

1）抗扭結

          上喉部通氣道彎曲至預先確定的小彎曲半徑,在預先確定的流速下,通過測量壓降來反映上喉部通氣道的抗扭結能力。測試流量和小彎曲半徑宜隨上喉部通氣道規格設計的變化而變化。

依據標準:

 YY/T0985-2016《麻醉和呼吸設備上喉部通氣道和接頭》

三、主要參數

1）控製係統：PLC

2）操作界麵：7寸彩色觸摸屏

3）小彎曲半徑治具：

4）壓差表：0~2000pa

5）流量計:   0~100L/min

6）通氣計時： 0~99s  （可設置）

7）接頭：15mm內圓錐接頭

8）電源：220V 50HZ    500W

9）規格：550*500*450mm

10）試驗輔助設備：恒溫恒濕箱

四、設備測試原理展示

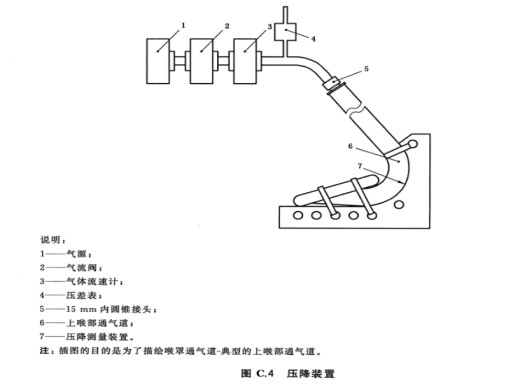

壓降測試原理

       該測試裝置由小彎曲半徑治具、氣源、氣流閥、氣體流速計、壓差表、15mm內圓錐接頭
