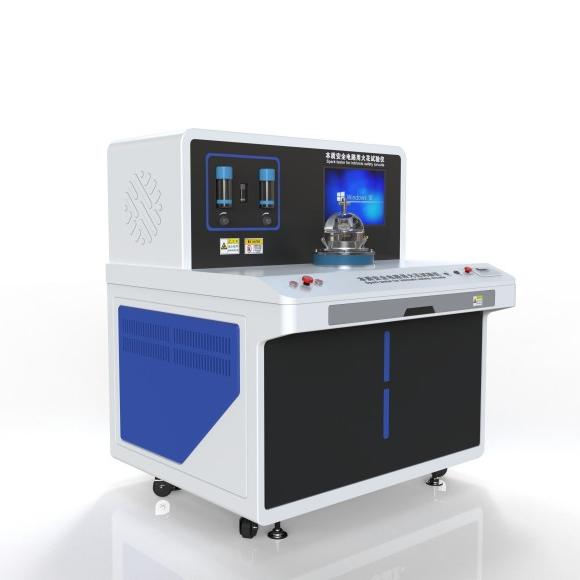

一、 儀器介紹

測試原理：

被試電路接入火花試驗裝置電極上,電極在充滿爆炸性試驗混合物的容器內。將電路參數調整到規定的安全係數後進行試驗,並確定在電極係統的規定轉數內是否點燃爆炸性試驗混合物。

執行標準：

GB 3836.4-2010   《爆炸性環境第4部分:由本質安全型“i”保護的設備》

二、 儀器參數

技術參數：

1.控製係統：PLC+windows

2.操作界麵：15寸工控一體機

3.爆炸容器容積:250cm³;

4.試驗電壓: 0~300 V;

5.試驗電流: 0~10 A;

6.電機轉速:120r/min（可調）;

7.試驗轉數:400轉（直流電路，200轉時反極性），被試440轉（直流電路，200轉時反極性），1000轉（交流電路）

8.鎢絲根數:4根;

9.內阻:≤150mΩ（1A直流電流下），≤100mΩ（3A直流電流下）

10.自電感:≤3uH（1A直流電流下），≤1uH（在3A直流電流下）;

11.自電容:≤30pF(開路狀態);

12.配氣時間:<120秒:

13.配氣精度:±0.5%;重複精度:±0.2% FS;

14.工作壓差範圍:0.1~0.3MPa;

15.耐壓:1Mpa;

16.外形安裝尺寸:長1240mm寬550mmX高1600mm

17.電壓: AC220V  50HZ  2.2KW

基本配置：

主機   一台

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌   一個
