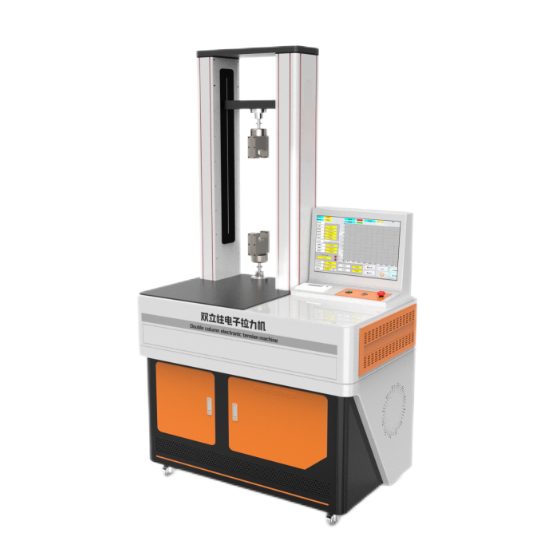

微機控製電子試驗機,雙立柱拉力機,落地龍門式拉力機

一、使用領域：

該試驗機采用交流伺服電動機作為動力源；采用的芯片集成技術，設計的PCI數據采集放大和控製係統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及複合材料進行力學性能測試和分析研究，廣泛應用於航空航天、石油化工、機械製造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及製造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

二、依據標準：

滿足標準GB/T228-2022《金屬材料 室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理。可以符合用戶的要求及提供的標準。

三、重點描述：

主機：該機采用龍門落地式雙空間結構，上拉下壓，橫梁升降可以無級調速，更換立柱、絲杠、外罩後可改變試驗空間。傳動係統由低噪音圓弧同步齒型帶、絲杠副組成，運行平穩，效率高、噪音低、無汙染。

附具：

標準配置：楔型拉伸附具、壓縮附具各一付。楔型拉伸附具采用手動夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。

四、主要技術指標

1. 試驗力：5KN可選擇10KN

2. 準確度等級: 1級

3. 結構形式：龍門落地式結構

4. 試驗力示值允許誤差極限：示值的±1%以內

5. 負荷測量範圍：滿量程的0.4%～FS

6. 力分辨率：試驗力的1/300000

7. 大變形引伸計範圍：0-800mm激光

8. 變形示值誤差極限：示值的±0.5%以內

9. 位移示值極限誤差：示值的±1%以內

10. 位移小分辨力：0.01mm

11. 力控速率調節範圍：0.05～5%FS/S

12. 力控速率相對誤差：設定值的±1%以內

13. 變形速率調節範圍：0.05～5%FS/S

14. 變形控製速率相對誤差：設定值的±1%以內

15. 橫梁速度調節範圍：0.01～500mm/min

16. 橫梁速度相對誤差：設定值的±1%以內

17. 恒力、恒變形、恒位移控製範圍：0.5%～FS

18. 恒力、恒變形、恒位移控製精度：設定值的±1%以內；

19. 有效試驗寬度：500mm

20. 有效拉伸空間距離：800mm

21. 有效壓縮空間距離：800mm

22. 軟件及用戶界麵：WINDOWS操作環境下的軟件和交互式人機對話操作界麵

23. 試驗過程及測量、顯示、分析、控製等均由微機完成

24. 試樣破壞後，移動橫梁自動停止移動或自動返回初始位置

25. 具有程控和機械兩級限位保護

26. 當負荷過額定值3～5%時，自動停機

27. 供電電源：220V，50Hz，0.75KW

28. 主機尺寸： 1150×750×2150mm

29. 設備重量：約450Kg

 五、試驗機主機配置

落地龍門式主機一台

高精度光電編碼器一隻

交流伺服調速係統及交流伺服調速電機共一套

高精密滾珠絲杠副兩套

高精度圓弧同步減速係統一套

高精度負荷傳感器一支

大變形引伸計一套激光伸長率

楔形拉伸輔具一套可根據用戶要求配置

試驗機壓縮輔具一套

壓盤直徑Φ100mm

聯想計算機一台

HPA4彩色噴墨打印機一台

WINDOWS操作環境下的FYTest試驗機軟件一套

六、測控係統功能特點

一電路簡介

AD800全數字數據測控采集卡是基於PCI接口的微機內置式PCI試驗卡，符合PCI2.1規範。該卡可直接插入微機的任一PCI插入槽中，通過簡單的連線，直接連接到試驗機，即可實現微機自動測量與控製，真正做到即插即測。AD800試驗卡集程控放大、A/D轉換、數字量I/O、計數及脈寬PWM、方波發生SWP等功能於一體，其係統結構可靠簡潔，並且具有十分良好的互換性。

二技術性能

全係統采用數字化設計，安全、穩定、可靠、精度高

全係統無任何可調器件，數字調零和測控參數自動

係統集成CPLD運算器件，具備高速運算能力，實時處理數字信號

本係統采用PCI2.1總線標準，易擴展、易升級而且做到“即插即用”

集成4檔精密儀用程控放大器，自動換檔

自動檢零

七、軟件介紹

一軟件界麵

二軟件概述

基於WINDOWS操作平台，軟件操作簡單、功能強大，人機對話式結構。采用標準的WindowsXP風格，操作簡單易學

軟件采用模塊化設計，不同的試驗類型創建，試驗控製以及數據分析都有獨立的模塊，與主程序分離。可以適應多種試驗類型的試驗控製和數據處理

試驗數據可由用戶自行添加，個數不限，采用模板方式新建試驗記錄，方便快捷

自動完成試驗過程、判斷破型，自動記錄保存試驗數據。有試驗數據以國際通用的XML格式保存

高效的試驗數據管理功能，能按多種方式實現試驗數據的快速查詢、加載與刪除

試驗結束係統自動分析、統計試驗結果，分析方式可由用戶自行設定

靈活的報表編輯功能，為用戶提供了麵向圖形排版的報表編輯工具，簡單易學，能方便的打印試驗曲線及相關圖片、文字

用戶可根據需要對試驗數據進行刪除

用戶可以根據需要改變分析方法，數據可以根據本身需要自行修改修約方式

的數據庫管理庫模塊

同時記錄力-時間，變形-時間、力-變形試驗曲線，可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣

采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時係統會自動計算彈性模量，屈服強度、抗拉強度、RP0.2/1.0等，在自動分析的基礎上，還可以人工幹預修正分析結果，提高分析的準確性

提供多種報表打印接口，用戶可根據需要編輯任何格式的報表

試驗數據采用標準數據庫管理方式，自動保存有試驗數據和曲線

試驗過程中實時顯示試驗曲線，試驗完成後試件的測試數據、曲線和試件信息都會在這操作窗口中顯示出來。

三軟件集成的部分標準或試驗方法

該套控製軟件現在已經集成了近四十種標準或試驗方法，可以滿足客戶的多方麵試驗的需要，試驗報告方法可以根據客戶的需隨時進行定製和更新，這樣可以為客戶帶來極大的使用方便。

金屬材料室溫拉伸試驗GB/T228-2002

金屬材料室溫拉伸試驗GB/T228-87

金屬材料壓縮試驗GB7314-87

金屬材料彎曲試驗3點GB/T14452/93

金屬材料彎曲試驗4點GB/T14452/93

四數據查詢窗口

可對曆史試驗數據進行數據庫查詢，隻需輸入一定的條件，可以把試驗數據立即找到。

五自動窗口

力值和變形可以自動，在我們調試完成後，如果用戶感覺示值不準或者測控參數被改動，隻需點擊自動校正按鈕，係統參數就會恢複到調試時的狀態。

六係統的調零采用數字化設計

隻需用鼠標操作就可以對兩個采集通道進行調零，係統一般隻需一次調零即可，在正常使用情況下，係統會自動回到真正的零點。

七批量數據處理及批量報告打印窗口

可對一批同類試件進行匯總分析，對測控數據進行對比並計算平均（jun1）值，可以對試件進行成批匯總打印。我們可以為客戶定製特殊的試驗報告。這些隻是多種形式的幾個代表。試驗報告也可根據用戶要求進行編輯打印並具有相關處理軟件批量處理、控製編程器、MaxDoc報表處理器、MaxXls報表處理器等

八、驗收及售後服務

設備安裝、調試、驗收合格後，供方應免費對操作人員進行設備的操作和維護的培訓

設備在調試驗收合格後，免費保修12個月，保修期滿後負責長期維修服務

設備安裝、調試完成後，按有關國際、標準對設備進行驗收

免費長期提供設備谘詢、調試服務
