一，工作原理：

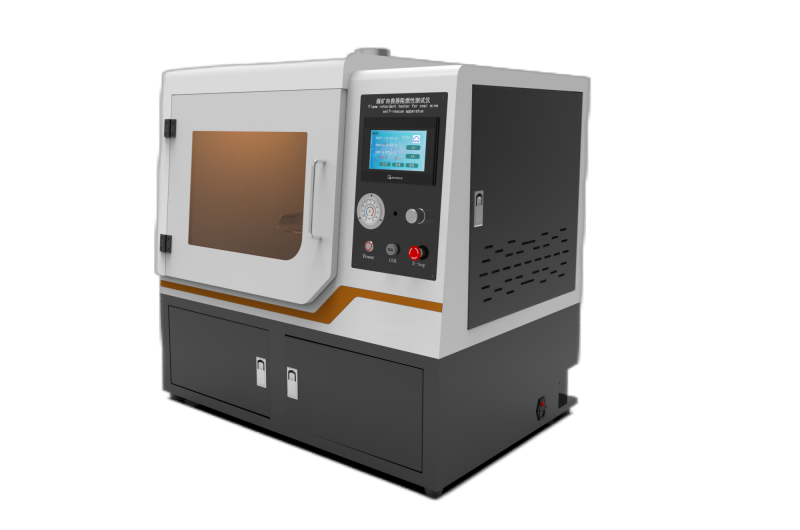

煤礦用自救器是礦工在遇到火災等突發情況時使用的自救裝置。阻燃性能測試儀是一種用於測試煤礦用自救器阻燃性能的儀器。

阻燃性能測試儀通常會模擬煤礦火災等高溫環境，對自救器進行測試。測試過程中，自救器會暴露在高溫火焰或火災氣體中，以評估其阻燃性能和保護效果。

測試儀通常會測量以下參數：

燃燒時間：測試自救器在高溫環境下能夠提供的持續使用時間。

熱輻射：測試自救器對高溫輻射的阻隔效果，以保護使用者免受熱輻射的傷害。

煙氣產生量：測試自救器在高溫環境下產生的煙霧量，以評估其防煙效果。

過濾效率：測試自救器的過濾裝置對有害氣體和顆粒物的過濾效果。

這些測試可以幫助評估煤礦用自救器在火災等緊急情況下的性能，確保其能夠有效保護礦工的生命安全。

二， 執行標準

主要標準：

GB 24502-2023《煤礦用自救器》第6.10條阻燃性能要求。

關聯標準：MT 709-2019《煤礦用自救器技術條件》

三，技術參數：

1.控製係統：PLC

2.操作界麵：彩色7寸觸摸屏，中英文切換；

3.測試速度：無級變速可在觸摸屏上任意設置，出廠測試設置為60r/min

火焰尺1把；

火源大小：高精度調壓閥調節

進氣壓力：可以調節壓力範圍0-1000kpa，可任意設置，精度：±0.5％可定製其他量程和精度

噴燈：口徑10mm；

火焰溫度測量探針的直徑為1.5mm；

設備重量：135kg

外形尺寸：1000mm*880m*1200mm

4. 核心技術參數

1火焰係統

火焰類型：丙烷，火焰溫度0-1000度，測試溫度800度；火焰溫度測量探針的直徑為1.5mm；

火焰高度：20mm可調，精度±1mm，符合GB/T 5454/ISO 6941標準。

流量計範圍：0-50L

氣體鋼瓶：客戶自備在當地液化氣站購買。

2時間控製

火焰接觸時間：1~999s可設，分辨率0.1s，默認按GB 24502-2023設定如10s。

餘焰/餘灼計時：自動檢測並記錄，精度±0.1s。

3試樣固定裝置

試樣尺寸：適配自救器外殼、導管等部件

夾持方式：耐高溫金屬夾具，確保試樣穩定且不幹擾火焰接觸。

流量計範圍：0-50L，精度：±2.5％可定製其他量程和精度

5. 測試環境要求

實驗室溫度：23±2℃參照GB/T 2918標準環境。

濕度：50%±10% RH。

通風條件：配備排煙係統，確保燃燒廢氣及時排出。

6. 安全防護設計

燃氣泄漏報警：內置可燃氣體探測器，濃度標自動切斷氣源。

緊急停止按鈕：突發情況一鍵切斷火焰和電源。

耐高溫防護罩：透明觀察窗防止火焰外濺。

7. 校準與維護

火焰溫度校準：使用標準熱電偶如K型定期校準，誤差±10℃。

流量計校準：按JJG 257-2007規程執行，每年一次。

日常檢查：燃氣管道氣密性、傳感器靈敏度測試。

8. 典型測試流程

試樣準備：截取自救器外殼或導管至少3個樣品。

預幹燥：試樣在23℃、50% RH下放置24h。

火焰施加：標準火焰接觸試樣10s後移開。

結果記錄：自動判定餘焰/餘灼時間，測量燃燒長度≤100mm為合格。

四、配置清單:

主機1台；

測試軟件1套；

說明書1份

合格證1份

保修卡1份

簽收單1份

銘牌1塊

電源線1根

扳手1套

宣傳冊若幹

高壓管1米

卡箍2隻

火焰尺1把

不鏽鋼托盤

五、測試方法：

對支架進行安裝調整,使它固定在噴燈之上20mm處,然後開動馬達將它旋轉在一旁a)在已固定噴嘴上點燃火焰7,並在火焰距噴燈之上20mm處,用適合的測溫儀器對火焰溫度進行監測,並應用閥調節丙烷氣體流量,使火焰點溫度穩定地控製在(800士50)℃:將被檢呼吸係統置於支架上,並保證被檢件的低點與噴燈之間距離為20mm,也就是被檢件的低點應通過火焰800℃之處,然後開動馬達10,速度達到60r/min.使支架及被檢件旋轉一周,即被檢件過火一次。
