發布日期：2024-10-23 瀏覽次數：次
型號：AY-Z235
價格：電議
品牌：傲穎
全國熱線：13764930908

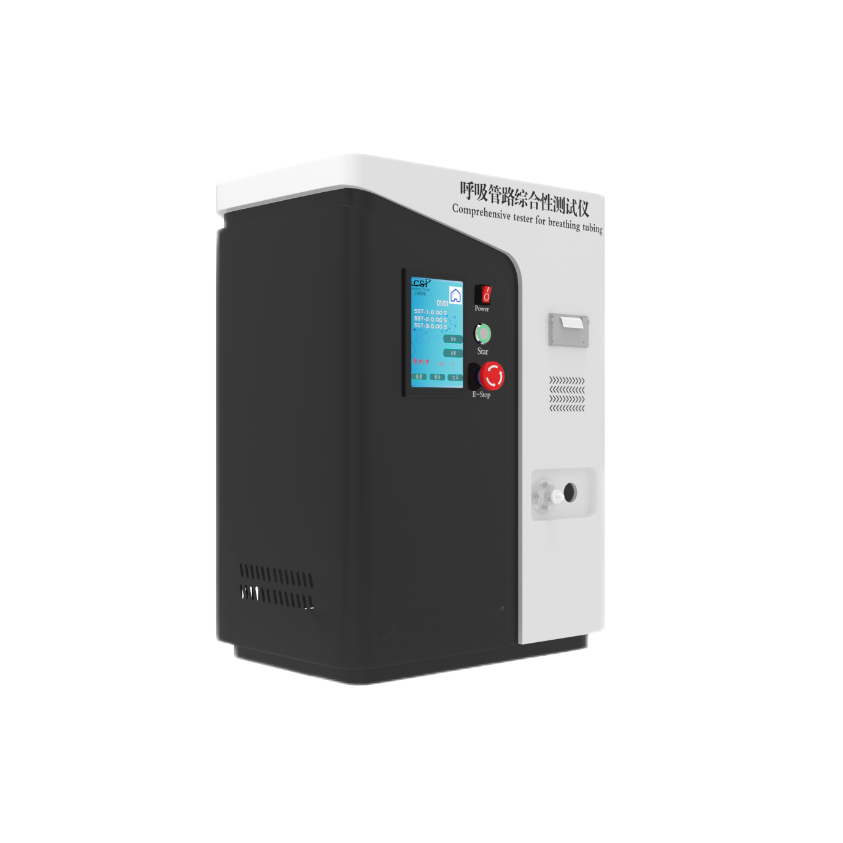

一、介紹
呼吸管路綜合性測試儀是醫療設備檢測領域的關鍵工具，主要用於評估呼吸管路如麻醉機、呼吸機用管路的多項性能指標，確保其安全性與有效性。
二、關鍵參數
參數項 | 規格 |
控製係統 | 工業級PLC |
操作界麵 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲≥200組 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
壓力監測範圍 | 0-10Kpa 精度±0.1%FS，配備5L不鏽鋼儲氣罐用於穩壓 |
流量控製 | 流量計：0-100L/min 精度±2%FS； 流量計：0-200ml/min，精度±0.5%FS； |
標準精度要求 | 壓力:±0.01kpa 流量:±2.5%FS |
質量控製器 | 0-5SLM 輸入0-10V 輸出0- 10V 耐壓10Mpa 進口質量控製器 |
接頭兼容性 | 15mm/22mm標準接口，可定製其他接口，適配主流呼吸管路 |
測試工位 | 1工位 可增加工位 |
測試氣源 | 潔淨空氣 客戶自備 |
測試項 | 順應性測試，氣流阻力測試，泄漏測試，彎曲氣流阻力測試，流量測試 |
安全配置 | 急停按鈕，過載保護 |
尺寸重量 | 約550×450×690mm 約重60kg |
功率 | 約80W |
電源電壓 | AC220V 50Hz |
自製軟件，實時監測，可USB導出結果，可連接電腦 | |
三、計量要求以及測試項介紹
標準號 | 建議計量內容 | 建議計量點 |
YY 0461-2003 | 流 量 計：0-100L/min 精度±2%FS； 流 量 計：0-200ml/min，精度±0.5%FS； 壓力傳感器：0-10Kpa 精度±0.1%FS | 標準要求測試壓力6kap，設備量程是10kap，建議計量6kpa |
測試項 | ||
順應性測試 | 測量管路在壓力變化下的容積變化能力，評估其彈性性能 | |
氣流阻力測試 | 監測氣體流量與壓力差，計算管路對氣流的阻礙程度，確保通氣效率 | |
泄漏測試 | 嚴格檢測管路係統的密封性，保障使用安全 | |
彎曲氣流阻力測試 | 模擬管路在臨床使用中的彎曲狀態，評估其適應性 | |
流量測試 | 控製與驗證管路的氣體通過能力 | |
四、滿足標準測試項的其他儀器可谘詢銷售
標準號以及測試項 | 儀器名稱 | 圖片 |
YY 0461-2003附錄B,附錄C | 呼吸管路外圓錐接頭連接牢固度測試儀 |
|
YY 0461-2003附錄B,附錄C | 帶控溫係統電腦版拉力機 |
|
五、完成測試輔助用品可選配
標準號 | 儀器或材料名稱 | 參考圖 |
YY 0461-2003附錄E,附錄F | 控溫測試艙可滿足42℃環境測試要求 | 需要根據樣品長度定製 |
空氣壓縮機0.4Mpa-0.8Mpa |
| |
電腦以及軟件 |
|
六、產品特點
優點 | 集成化操作係統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試結束自動生成結果，一台設備滿足多項測試，測試穩定，數據安全可靠
|
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口檢測元件，整機操作順暢，誤差小，使用年限長
|
數據顯示 | 1、實時顯示當前壓力、設定壓力、測試時間 2、自動判斷試樣合格/不合格，並顯示、報警 3、內置大容量存儲器，可存儲不少於1000組測試數據數據一般保留7天會被覆蓋 4、配備USB接口，可導出測試數據及曲線Excel/PDF格式；可選配RS232接口連接電腦打印機
|
結構特點 | 通電通氣就可以使用，簡單快捷 |
七、標配及用途
名稱 | 數量 | 用途 | 參考圖 |
主機
| 1台 | 設備整機發貨，無需安裝，通電通氣即可使用 |
|
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
操作視頻電子版 | 1份 | 手把手指導操作流程，學更方便 | / |
合格證及保修卡
| 1份 | 出廠質檢，質保服務 | 暫無提供 |
金屬柱 | 1根 | 用於彎曲阻力測試 |
|
接頭 | 3個 | 滿足M22、F22、M15、F15接口樣品的測試 |
|
銘牌 | 1個 | 記錄設備整體信息 | 暫無提供 |
八、應用場景與行業需求
使用單位 | 產品性能 |
醫療器械生產質檢 | 呼吸機、麻醉機管路出廠前的性能驗證，確保符合標準 |
醫療機構設備維護 | ICU、呼吸科定期檢測管路密封性及阻力，避免臨床使用中因管路老化導致通氣障礙 |
第三方檢測機構 | 用於產品，提供合規報告 |
科研機構 | 用於產品升級，滿足醫療行業對產品的需求 |
九、符合的核心標準以及可拓展標準
標準號 | 名稱 |
YY 0461-2003 | 麻醉機和呼吸機用呼吸管路 |
ISO 5367-2000 | ICU、呼吸科定期檢測管路密封性及阻力，避免臨床使用中因管路老化導致通氣障礙 |
YY 0671.1-2009 | 睡眠呼吸暫停治療第1部分:睡眠呼吸暫停治療設備 |
YY 9706.270-2021 | 醫用電氣設備 第2-70部分:睡眠呼吸暫停治療設備的基本安全和基本性能要求 |
YY/T 1040.1-2015 | 麻醉和呼吸設備圓錐接頭第1部分:錐頭與錐套 |
選拓項 | |
YY/T 1543-2017 | 鼻 氧 管 |
十、使用注意事項
環境要求 | 測試需在恒溫環境如42±3℃中進行，試件需提前狀態調節≥1小時 |
校準維護： | 定期校驗壓力傳感器及流量計，避免數據漂移 |
泄漏預處理 | 正式測試前需堵住有泄漏點，確保泄漏量達標 |
十一、質保售後
安裝調試 | 公司可在買方準備好設備需外部條件(如水，電等)後，負責該設備的安裝、調試、啟動工作，並提供良好的技術支持和售後服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由於設備自身原因而引起的各種故障問題並負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知後，保證在2小時內做出響應，並爭取在短的時間內盡快排除故障 |
終身服務 | 賣方在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。 |
十二、同標準號以下設備詳細資料
設備名稱 | 設備關鍵技術指標 |
呼吸管路外圓錐接頭連接牢固度測試儀 | 測試量程：0N-500N 可選配其他量程 試驗力測量範圍：0.2%--FS 負荷測量精度：±0.02% 負荷分辨力:1/300000(全程分辨力不變) 速度比率：1:100000 速度精度：±1% 試驗速度： 1—500mm/min,無級調速 試驗空間：拉伸空間：黑白高配850mm 夾持器有效寬度： 根據需要選配標準配置：110mm 加持方式：手動夾具 打印：輸出各種形式打印結果 操作界麵：中英文； 軟件PLC控製係統
|
帶控溫係統電腦版拉力機 | 控製係統：PLC+Windows係統 操作界麵：彩色12寸嵌入式工業電腦； 無線WiFi連接； 無線打印功能,wifi連接打印機； 數據可以編輯並大量保存； 穩定性好，牢固度好； 標配無線鼠標，無線鍵盤 高精度滾珠絲杆，步進電機驅動； 拉力範圍：0-500KG,精度0.05%可選擇其他量程； 測試區域：控溫係統0-100度，外罩亞克力製造，帶燈光三色 試驗力測量範圍：0.2%--FS 荷測量精度：±0.02% 負荷分辨力:1/300000(全程分辨力不變) 速度比率：1:100000 速度精度：±1% 試驗速度： 1—500mm/min,無級調速 變形測量精度：±0.5% 行車位移測量：分辨率高於0.0025mm 試驗空間：拉伸空間：850mm，標配夾具寬度夾80mm選配:可根據不同標準定製 加持方式：手動夾具 |
型號：AY-Z235
價格：電議
品牌：糖心VLOG在线观看
全國熱線：13764930908
一、介紹
呼吸管路綜合性測試儀是醫療設備檢測領域的關鍵工具，主要用於評估呼吸管路（如麻醉機、呼吸機用管路）的多項性能指標，確保其安全性與有效性。
二、關鍵參數
參數項 | 規格 |
控製係統 | 工業級PLC |
操作界麵 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲（≥200組） |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
壓力監測範圍 | 0-10Kpa 精度±0.1%FS，配備5L不鏽鋼儲氣罐用於穩壓 |
流量控製 | 流量計：0-100L/min 精度±2%FS； 流量計：0-200ml/min，精度±0.5%FS； |
標準精度要求 | 壓力:±0.01kpa 流量:±2.5%FS |
質量控製器 | 0-5SLM 輸入0-10V 輸出0- 10V 耐壓10Mpa 進口質量控製器 |
接頭兼容性 | 15mm/22mm標準接口，可定製其他接口，適配主流呼吸管路 |
測試工位 | 1工位 （可增加工位） |
測試氣源 | 潔淨空氣 （客戶自備） |
測試項 | 順應性測試，氣流阻力測試，泄漏測試，彎曲氣流阻力測試，流量測試 |
安全配置 | 急停按鈕，過載保護 |
尺寸重量 | 約550×450×690mm 約重60kg |
功率 | 約80W |
電源電壓 | AC220V 50Hz |
自製軟件，實時監測，可USB導出結果，可連接電腦 | |
三、計量要求以及測試項介紹
標準號 | 建議計量內容 | 建議計量點 |
YY 0461-2003 | 流 量 計：0-100L/min 精度±2%FS； 流 量 計：0-200ml/min，精度±0.5%FS； 壓力傳感器：0-10Kpa 精度±0.1%FS | 標準要求測試壓力6kap，設備量程是10kap，建議計量6kpa |
測試項 | ||
順應性測試 | 測量管路在壓力變化下的容積變化能力，評估其彈性性能 | |
氣流阻力測試 | 監測氣體流量與壓力差，計算管路對氣流的阻礙程度，確保通氣效率 | |
泄漏測試 | 嚴格檢測管路係統的密封性，保障使用安全 | |
彎曲氣流阻力測試 | 模擬管路在臨床使用中的彎曲狀態，評估其適應性 | |
流量測試 | 控製與驗證管路的氣體通過能力 | |
四、滿足標準測試項的其他儀器（可谘詢銷售）
標準號以及測試項 | 儀器名稱 | 圖片 |
YY 0461-2003附錄B,附錄C | 呼吸管路外圓錐接頭連接牢固度測試儀 |
|
YY 0461-2003附錄B,附錄C | 帶控溫係統電腦版拉力機 |
|
五、完成測試輔助用品（可選配）
標準號 | 儀器或材料名稱 | 參考圖 |
YY 0461-2003附錄E,附錄F | 控溫測試艙（可滿足42℃環境測試要求） | 需要根據樣品長度定製 |
空氣壓縮機（0.4Mpa-0.8Mpa） |
| |
電腦以及軟件 |
|
六、產品特點
優點 | 集成化操作係統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試結束自動生成結果，一台設備滿足多項測試，測試穩定，數據安全可靠
|
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口檢測元件，整機操作順暢，誤差小，使用年限長
|
數據顯示 | 1、實時顯示當前壓力、設定壓力、測試時間 2、自動判斷試樣合格/不合格，並顯示、報警 3、內置大容量存儲器，可存儲不少於1000組測試數據（數據一般保留7天會被覆蓋） 4、配備USB接口，可導出測試數據及曲線（Excel/PDF格式）；可選配RS232接口連接電腦打印機
|
結構特點 | 通電通氣就可以使用，簡單快捷 |
七、標配及用途
名稱 | 數量 | 用途 | 參考圖 |
主機
| 1台 | 設備整機發貨，無需安裝，通電通氣即可使用 |
|
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
操作視頻（電子版） | 1份 | 手把手指導操作流程，學更方便 | / |
合格證及保修卡
| 1份 | 出廠質檢，質保服務 | 暫無提供 |
金屬柱 | 1根 | 用於彎曲阻力測試 |
|
接頭 | 3個 | 滿足M22、F22、M15、F15接口樣品的測試 |
|
銘牌 | 1個 | 記錄設備整體信息 | 暫無提供 |
八、應用場景與行業需求
使用單位 | 產品性能 |
醫療器械生產質檢 | 呼吸機、麻醉機管路出廠前的性能驗證，確保符合標準 |
醫療機構設備維護 | ICU、呼吸科定期檢測管路密封性及阻力，避免臨床使用中因管路老化導致通氣障礙 |
第三方檢測機構 | 用於產品，提供合規報告 |
科研機構 | 用於產品升級，滿足醫療行業對產品的需求 |
九、符合的核心標準以及可拓展標準
標準號 | 名稱 |
YY 0461-2003 | 麻醉機和呼吸機用呼吸管路 |
ISO 5367-2000 | ICU、呼吸科定期檢測管路密封性及阻力，避免臨床使用中因管路老化導致通氣障礙 |
YY 0671.1-2009 | 睡眠呼吸暫停治療第1部分:睡眠呼吸暫停治療設備 |
YY 9706.270-2021 | 醫用電氣設備 第2-70部分:睡眠呼吸暫停治療設備的基本安全和基本性能要求 |
YY/T 1040.1-2015 | 麻醉和呼吸設備圓錐接頭第1部分:錐頭與錐套 |
選拓項 | |
YY/T 1543-2017 | 鼻 氧 管 |
十、使用注意事項
環境要求 | 測試需在恒溫環境（如42±3℃）中進行，試件需提前狀態調節≥1小時 |
校準維護： | 定期校驗壓力傳感器及流量計，避免數據漂移 |
泄漏預處理 | 正式測試前需堵住有泄漏點，確保泄漏量達標 |
十一、質保售後
安裝調試 | 公司可在買方準備好設備需外部條件(如水，電等)後，負責該設備的安裝、調試、啟動工作，並提供良好的技術支持和售後服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由於設備自身原因而引起的各種故障問題並負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知後，保證在2小時內做出響應，並爭取在短的時間內盡快排除故障 |
終身服務 | 賣方在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。 |
十二、同標準號推薦以下設備詳細資料
設備名稱 | 設備關鍵技術指標 |
呼吸管路外圓錐接頭連接牢固度測試儀 | 測試量程：0N-500N 可選配其他量程 試驗力測量範圍：0.2%--FS 負荷測量精度：±0.02% 負荷分辨力:1/300000(全程分辨力不變) 速度比率：1:100000 速度精度：±1% 試驗速度： 1—500mm/min,無級調速 試驗空間：拉伸空間：黑白高配850mm 夾持器有效寬度： 根據需要選配（標準配置：110mm） 加持方式：手動夾具 打印：輸出各種形式打印結果 操作界麵：中英文； 軟件PLC控製係統
|
帶控溫係統電腦版拉力機 | 控製係統：PLC+Windows係統 操作界麵：彩色12寸嵌入式工業電腦； 無線WiFi連接； 無線打印功能,wifi連接打印機； 數據可以編輯並大量保存； 穩定性好，牢固度好； 標配無線鼠標，無線鍵盤 高精度滾珠絲杆，步進電機驅動； 拉力範圍：0-500KG,精度0.05%可選擇其他量程； 測試區域：控溫係統0-100度，外罩亞克力製造，帶燈光三色 試驗力測量範圍：0.2%--FS 荷測量精度：±0.02% 負荷分辨力:1/300000(全程分辨力不變) 速度比率：1:100000 速度精度：±1% 試驗速度： 1—500mm/min,無級調速 變形測量精度：±0.5% 行車位移測量：分辨率高於0.0025mm 試驗空間：拉伸空間：850mm，標配夾具寬度夾80mm（選配:可根據不同標準定製） 加持方式：手動夾具 |
