發布日期：2024-11-08 瀏覽次數：次
一、用途：

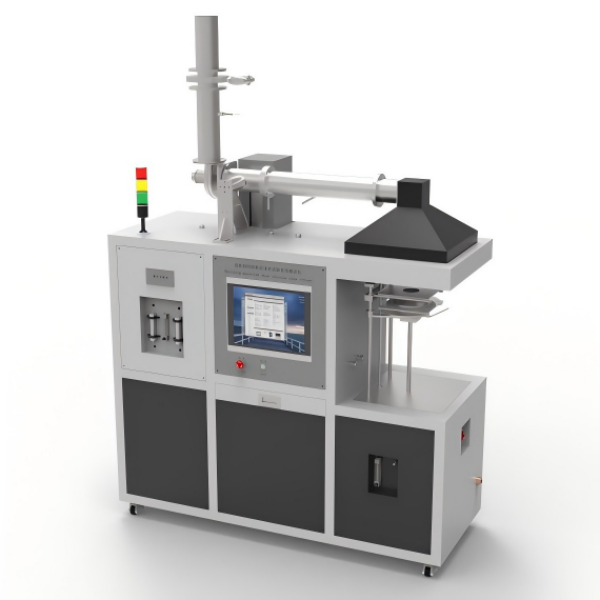

錐形量熱儀是當前能夠表征材料燃燒性能的最為理想的試驗儀器,它的試驗環境同火災材料的真實燃燒環境接近,所得試驗數據能夠評價材料在火災中的燃燒行為
二，符合標準
ISO 5660、ASTM E1354、GB/T16172等測試標準；
三、產品技術參數
測試係統：PLC+Windows
操作顯示：19寸工控一體機（電容屏）
1、錐形加熱器功率：5KW
2、稱重係統：量程： 2kg，精度0.01g（也可根據客戶要求提供不同量程與精度）
3、試樣尺寸：100mm*100mm*（≤50）mm
4、排氣流量：（0.024±0.002）m3/s
5、計時值分辨率：1s
6、氧濃度傳感器（順磁氧）：量程0-25%VOL，分辨率0.01%VOL，精度≤±1%F.S 線性誤差 ≤±1% 響應時間T90≤ 20s 零點漂移≤±1%（F.S） 重複性≤±1% 恢複時間≤ 20s
7、煙密度分析：含凹凸鏡，光源，濾光片25% ，50%，75%，（可選裝)
8、CO₂紅外傳感器：量程0-10%，精度±1%F.S，分辨率0.01%VOL，精度≤±1%F.S 線性誤差 ≤±1% 響應時間T90≤ 20s 零點漂移≤±1%（F.S） 重複性≤±1%
CO：紅外傳感器：量程0-1%，精度±1%F.S，分辨率0.01%VOL，精度≤±1%F.0 線性誤差 ≤±1% 響應時間T90≤ 20s 零點漂移≤±1%（F.S） 重複性≤±1%
9、熱流計量程：0~100KW/m2（水冷式）
10、全自動點火係統1套；
11、配備火焰探測器1套
12、測試軟件一套（自研）
13、試樣引燃表麵溫度檢測
14、電源電壓：AC380V，50HZ；100A
四、產品優點
錐形量熱儀試驗結果數據包括下列：
1、持續燃燒時間
2 、單位麵積的熱釋放速率（KW/ m2）
引燃後180s 300s內的熱釋放速率平均值和峰值（KW/ m2）
3、試樣放熱總量（MJ/m2）
4、試樣的初始餘量和殘餘質量（Kg）
5、引燃後至試驗結束期間內的平均質量損失（g/ m2)和試樣平均質量損失速率（g/（m2*s））
6、輻射照度(KW/m2)和排氣量(m3/s)
7、熱釋放速率—時間曲線
8、（一氧化碳、二氧化碳）生成速率
9、高壓火花發生器：自動定位點火
10、設備模塊化組合：用戶可根據實際應用選擇標配置
五、實驗裝置
1、主機 1套
2、5KW輻射錐形加熱器 1套
3、氧濃度分析儀 1套
4、紅外分析儀（一氧化碳、二氧化碳分析儀）各1套
5、煙霧密度分析傳感器1套（選配）
6、設備外型尺寸：長*寬*高（1680*686*1920）mm
7、設備重量：450kg。
六、應用領域
1、評價材料的燃燒性能
綜合HRR，pkHRR和TTI，我們可以定量地判斷出材料的燃燒危害性。HRR，pkHRR愈大，TTI愈小，材料潛在的火災危害性就愈大;反之,材料的危害性就小。
2、評價阻燃機理
由EHC，HRR和SEA等性能參數可討論材料在裂解過程中的氣相阻燃、凝聚相阻燃情況若HRR下降，表明阻燃性提高，這也可由EHC降低和SEA增加得到;若氣相燃燒不完全，說明阻燃劑在氣相中起作用，屬於氣相阻燃機理。若EHC無大的變化，而平均HRR下降，說明MLR亦下降，這屬於凝聚相阻燃。
3、進行火災模型化研究
發明CONE 的初衷就是為了進行火災模型設計，通過CONE可測定出火災中最能表征危害性的性能參數HRR，從而進行火災模型設計。值得注意的是，在測試過程中,火災模型設計需要的其他性能，如毒性、煙等也和HRR一並測出。
注：1. 熱釋放速率(HRR)
HRR 是指在預置的⼊射熱流強度下，材料被點燃後，單位⾯積的熱量釋放速率。
HRR是表征⽕災強度的最重要性能參數，單位為kW/m2;HRR的最⼤值為熱釋放速率峰值（Peak of HHR，簡稱pkHRR），pkHRR 的⼤⼩表征了材料燃燒時的最⼤熱釋放程度。HRR 和pkHHR 越⼤，材料的燒燒放熱量越⼤,形成的⽕災危害性就越⼤。
2. 點燃時間（TTI）是評價材料耐⽕性能的⼀個重要參數(單位：s)，它是指在預置的⼊射熱流強度下，從材料表⾯受熱到表⾯持續出現燃燒時所⽤的時間。TTI 可⽤來評估和⽐較材料的耐⽕性能
3. 有效燃燒熱（EHC）EHC 表⽰在某時刻t時，所測得熱釋放速率與質量損失速率之⽐,它反應了揮發性⽓體在⽓相⽕焰中的燃燒程度，對分析阻燃機理很有幫助。EHC 的單位為MJ/kg
4. 質量損失速率(MLR) MLR是指燃燒樣品在燃燒過程中質量隨時間的變化率,它反應了材料在⼀定⽕強度下的熱裂解、揮發及燃燒程度。MLR值由5點數值微分⽅程算出。MLR 的單位為g/s
5. 比消光麵積(SEA)
6. 總熱釋放速率(THR)
一、用途：
錐形量熱儀是當前能夠表征材料燃燒性能的最為理想的試驗儀器,它的試驗環境同火災材料的真實燃燒環境接近,所得試驗數據能夠評價材料在火災中的燃燒行為
二，符合標準
ISO 5660、ASTM E1354、GB/T16172等測試標準；
三、產品技術參數
測試係統：PLC+Windows
操作顯示：19寸工控一體機（電容屏）
1、錐形加熱器功率：5KW
2、稱重係統：量程： 2kg，精度0.01g（也可根據客戶要求提供不同量程與精度）
3、試樣尺寸：100mm*100mm*（≤50）mm
4、排氣流量：（0.024±0.002）m3/s
5、計時值分辨率：1s
6、氧濃度傳感器（順磁氧）：量程0-25%VOL，分辨率0.01%VOL，精度≤±1%F.S 線性誤差 ≤±1% 響應時間T90≤ 20s 零點漂移≤±1%（F.S） 重複性≤±1% 恢複時間≤ 20s
7、煙密度分析：含凹凸鏡，光源，濾光片25% ，50%，75%，（可選裝)
8、CO₂紅外傳感器：量程0-10%，精度±1%F.S，分辨率0.01%VOL，精度≤±1%F.S 線性誤差 ≤±1% 響應時間T90≤ 20s 零點漂移≤±1%（F.S） 重複性≤±1%
CO：紅外傳感器：量程0-1%，精度±1%F.S，分辨率0.01%VOL，精度≤±1%F.0 線性誤差 ≤±1% 響應時間T90≤ 20s 零點漂移≤±1%（F.S） 重複性≤±1%
9、熱流計量程：0~100KW/m2（水冷式）
10、全自動點火係統1套；
11、配備火焰探測器1套
12、測試軟件一套（自研）
13、試樣引燃表麵溫度檢測
14、電源電壓：AC380V，50HZ；100A
四、產品優點
錐形量熱儀試驗結果數據包括下列：
1、持續燃燒時間
2 、單位麵積的熱釋放速率（KW/ m2）
引燃後180s 300s內的熱釋放速率平均值和峰值（KW/ m2）
3、試樣放熱總量（MJ/m2）
4、試樣的初始餘量和殘餘質量（Kg）
5、引燃後至試驗結束期間內的平均質量損失（g/ m2)和試樣平均質量損失速率（g/（m2*s））
6、輻射照度(KW/m2)和排氣量(m3/s)
7、熱釋放速率—時間曲線
10、設備模塊化組合：用戶可根據實際應用選擇標配置
五、實驗裝置
1、主機 1套
2、5KW輻射錐形加熱器 1套
3、氧濃度分析儀 1套
5、煙霧密度分析傳感器1套（選配）
6、設備外型尺寸：長*寬*高（1680*686*1920）mm
7、設備重量：450kg。
六、應用領域
1、評價材料的燃燒性能
綜合HRR，pkHRR和TTI，我們可以定量地判斷出材料的燃燒危害性。HRR，pkHRR愈大，TTI愈小，材料潛在的火災危害性就愈大;反之,材料的危害性就小。
2、評價阻燃機理
由EHC，HRR和SEA等性能參數可討論材料在裂解過程中的氣相阻燃、凝聚相阻燃情況若HRR下降，表明阻燃性提高，這也可由EHC降低和SEA增加得到;若氣相燃燒不完全，說明阻燃劑在氣相中起作用，屬於氣相阻燃機理。若EHC無大的變化，而平均HRR下降，說明MLR亦下降，這屬於凝聚相阻燃。
3、進行火災模型化研究
發明CONE 的初衷就是為了進行火災模型設計，通過CONE可測定出火災中最能表征危害性的性能參數HRR，從而進行火災模型設計。值得注意的是，在測試過程中,火災模型設計需要的其他性能，如毒性、煙等也和HRR一並測出。
注：1. 熱釋放速率(HRR)
HRR 是指在預置的⼊射熱流強度下，材料被點燃後，單位⾯積的熱量釋放速率。
HRR是表征⽕災強度的最重要性能參數，單位為kW/m2;HRR的最⼤值為熱釋放速率峰值（Peak of HHR，簡稱pkHRR），pkHRR 的⼤⼩表征了材料燃燒時的最⼤熱釋放程度。HRR 和pkHHR 越⼤，材料的燒燒放熱量越⼤,形成的⽕災危害性就越⼤。
2. 點燃時間（TTI）是評價材料耐⽕性能的⼀個重要參數(單位：s)，它是指在預置的⼊射熱流強度下，從材料表⾯受熱到表⾯持續出現燃燒時所⽤的時間。TTI 可⽤來評估和⽐較材料的耐⽕性能
3. 有效燃燒熱（EHC）EHC 表⽰在某時刻t時，所測得熱釋放速率與質量損失速率之⽐,它反應了揮發性⽓體在⽓相⽕焰中的燃燒程度，對分析阻燃機理很有幫助。EHC 的單位為MJ/kg
4. 質量損失速率(MLR) MLR是指燃燒樣品在燃燒過程中質量隨時間的變化率,它反應了材料在⼀定⽕強度下的熱裂解、揮發及燃燒程度。MLR值由5點數值微分⽅程算出。MLR 的單位為g/s
5. 比消光麵積(SEA)
6. 總熱釋放速率(THR)
