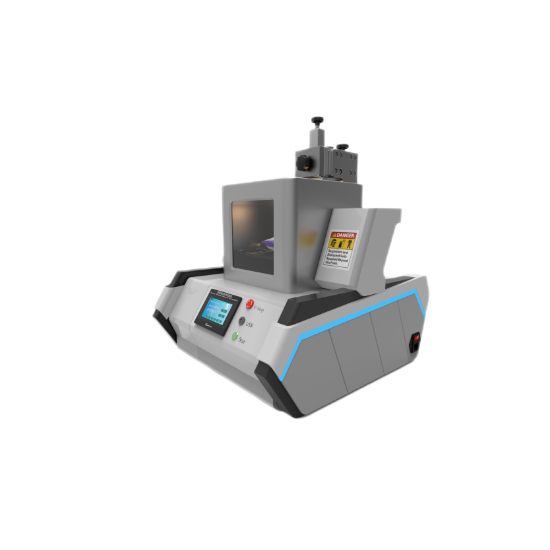

成品鞋動態防水試驗機，成品鞋防水耐曲折試驗機

一，用途說明

將成品鞋安裝在成品鞋防水耐曲折試驗機上，通過成品鞋防水耐曲折試驗機帶動測試成品鞋曲折部位以其鞋型相匹配的曲折角度和曲折機的固定速率在成品鞋防水耐曲折試驗機裝有一定水深且對水進行染色的水槽內進行反複的曲折，直到成品鞋進水或達到預先設定曲折次數為止。以完成曲折次數無水進入成品鞋內部的多少或完成規定的曲折次數後成品鞋水滲透區域麵積的大小來評估測試成品鞋在曲折狀況下的防水抗滲透性能。

二，產品參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

高精度電機，高精度驅動滑軌精度0.01MM;

測試範圍:美規童鞋12號一成鞋13號;

曲折角度: 5~ 60度可調;

曲折速度: 5~ 150次/分鍾可調;

測試數量:同時可測試2隻成品鞋;

水 容 量: 7.6升；

計數: 0-999999（觸摸屏顯示，可任意設置）

漏水係統:漏水靈敏度可調，自動報警停機。

體積: 73*82* 108CM。

重量: 165KG。

電源: AC220V, 10A。

三，依據標準

GB/T-16641/SATRA TM77；SATRA TM 92 ISO 24266 A

四，設備結構

機台結構:由水箱、活動板、模擬腳、驅動輪、電機、繼電器、控製麵板組成試驗結果:

試驗分別按透水時的彎曲次數、透水時間、透水麵積之和表示透水麵積按以下規定表示:

不透水。試驗中鞋不透水，透水信號裝置未發出透水指示般透水。鞋內透水麵積累計不大於3cm嚴重透水.鞋內透水麵積累計不大於3cm~
