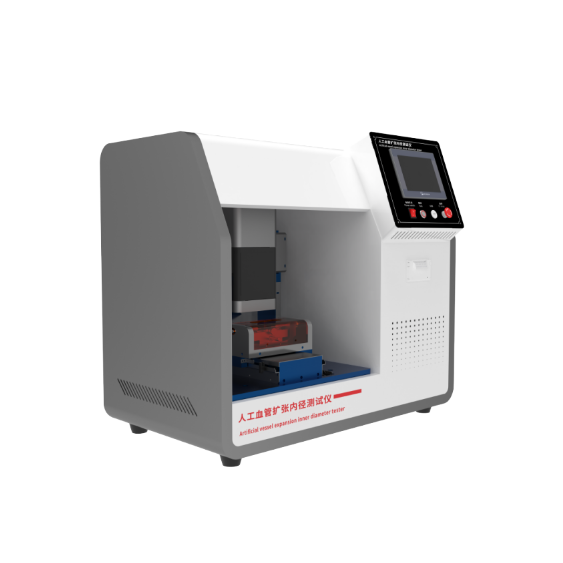

工作原理與關鍵組件
壓力控製係統：
核心是精確產生和控製液體（通常是水或生理鹽水）的壓力。
包括壓力泵/供氣源、精密調壓閥、壓力傳感器、壓力控製器。
能夠按照預設的程序（如恒壓保持、壓力斜坡上升/下降、脈衝壓力模擬）精確施加壓力到被測血管樣品上。
樣品夾持與密封係統：
設計用於牢固夾持不同直徑的人工血管樣品兩端，並確保密封，防止加壓介質泄漏。
通常包括可更換的適配器或夾具，以適應不同尺寸的血管。
夾持方式需要確保血管在測試過程中能自由徑向擴張
內徑測量係統（核心）:
非接觸式光學測量 ： 最常用且精度高。
三、核心硬件配置
模塊 | 技術要求 |
控製係統 | PLC控製係統 |
操作界麵 | 彩色7寸觸摸屏，中英文切換 |
壓力傳感器 | 0-40kpa，精度±0.1%FS（可定製其他量程和精度） |
時間計時器 | 觸摸屏顯示 |
測試環境溫度 | 37℃士2℃，內置溫度傳感器，精度：±1℃ |
可視窗口 | 亞克力製作 |
測試內箱 | 內置照明燈，可清晰可見測試樣品 |
血管外徑測量 | 非接觸式，激光傳感器，精度：±0.01mm（可選擇其他精度），連接控製係統和觸摸屏顯示 |
夾具 | 1套（直徑1.6mm，2.2mm，4.5mm，5.5mm，7.2mm各2件），可選擇其他尺寸 |
整機功率 | 300W |
打印機 | 嵌入式微型熱敏打印機 |
電源 | AC90V-240V/50Hz（自適應寬電壓） |
重量 | 50kg |
外形尺寸 | 920-620-820（mm） |
四、執行標準及測試流程關鍵參數
符合標準
測試標準：YY0500-2021
樣品要求
長度≥10倍血管直徑，避免端部效應影響。
動態循環測試
壓力梯度：至少3組高低壓循環（如50-90mmHg、80-120mmHg、110-150mmHg）；
循環頻率：60±10次/分鍾，模擬心跳節律。
介質與環境
測試介質：蒸餾水或生理鹽水，溫度恒定37±2℃。
五、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
501A室溫-100度恒溫槽1個;
2種規格接頭;
8mm管子3米;
2mm矽膠管1米;
直徑夾具（規格：直徑1.6MM，2.2MM，4.5MM，5.5mm,7.2mm）各2件;
工作原理與關鍵組件
壓力控製係統：
核心是精確產生和控製液體（通常是水或生理鹽水）的壓力。
包括壓力泵/供氣源、精密調壓閥、壓力傳感器、壓力控製器。
能夠按照預設的程序（如恒壓保持、壓力斜坡上升/下降、脈衝壓力模擬）精確施加壓力到被測血管樣品上。
樣品夾持與密封係統：
設計用於牢固夾持不同直徑的人工血管樣品兩端，並確保密封，防止加壓介質泄漏。
通常包括可更換的適配器或夾具，以適應不同尺寸的血管。
夾持方式需要確保血管在測試過程中能自由徑向擴張
內徑測量係統（核心）:
非接觸式光學測量 ： 最常用且精度高。
三、核心硬件配置
模塊 | 技術要求 |
控製係統 | PLC控製係統 |
操作界麵 | 彩色7寸觸摸屏，中英文切換 |
壓力傳感器 | 0-40kpa，精度±0.1%FS（可定製其他量程和精度） |
時間計時器 | 觸摸屏顯示 |
測試環境溫度 | 37℃士2℃，內置溫度傳感器，精度：±1℃ |
可視窗口 | 亞克力製作 |
測試內箱 | 內置照明燈，可清晰可見測試樣品 |
血管外徑測量 | 非接觸式，激光傳感器，精度：±0.01mm（可選擇其他精度），連接控製係統和觸摸屏顯示 |
夾具 | 1套（直徑1.6mm，2.2mm，4.5mm，5.5mm，7.2mm各2件），可選擇其他尺寸 |
整機功率 | 300W |
打印機 | 嵌入式微型熱敏打印機 |
電源 | AC90V-240V/50Hz（自適應寬電壓） |
重量 | 50kg |
外形尺寸 | 920-620-820（mm） |
四、執行標準及測試流程關鍵參數
符合標準
測試標準：YY0500-2021
樣品要求
長度≥10倍血管直徑，避免端部效應影響。
動態循環測試
壓力梯度：至少3組高低壓循環（如50-90mmHg、80-120mmHg、110-150mmHg）；
循環頻率：60±10次/分鍾，模擬心跳節律。
介質與環境
測試介質：蒸餾水或生理鹽水，溫度恒定37±2℃。
五、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
501A室溫-100度恒溫槽1個;
2種規格接頭;
8mm管子3米;
2mm矽膠管1米;
直徑夾具（規格：直徑1.6MM，2.2MM，4.5MM，5.5mm,7.2mm）各2件;
