概述：

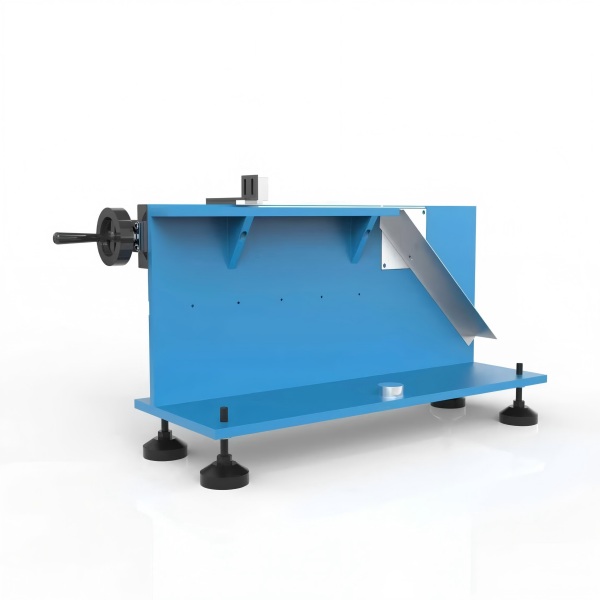

麵料剛軟度測試儀是測試織物抗彎曲性能的儀器，包括彎折支架、刻度尺等，可測量織物的彎曲高度、彎曲剛度及彎曲模量

測試原理：

基於斜麵懸臂法，該方法模擬織物在實際受力下的彎曲行為:

將矩形試樣(如25mmx250mm)平鋪於可調角度斜麵（41.5°至45°），一端固定為懸臂梁

推動試樣使其自由端緩慢下彎，當接觸紅外檢測斜麵時，儀器自動記錄伸出長度（L）。

通過抗彎長度（c≈L/2）和彎曲剛度（G=m·c3.10-3，m為麵密度）計算硬挺度，值越大表明材料越不易彎曲

執行標準：

GB/T 18318.1-2009 《紡織品彎曲性能的測定 第一部分  斜麵法》

‌ZB W04003‌-87《織物硬挺度試驗方法 斜麵懸臂法》

ISO9073-7， ASTM D1388，BS 3356

基本參數：

1‌斜麵控製係統‌

‌角度可調範圍‌：41.5°、43.5°、45°

‌

2‌力學加載模塊

‌壓板鋼尺質量‌：250g±10g

‌壓板鋼尺寬度‌：25±1mm

‌最大測試行程‌：0~200mm;

3主結構材料亞克力製造

4外形尺寸

550*180*230mm

三、操作步驟

1、按相應標準（GB/T4669或GB/T24218.1）測定和計算試樣的單位麵積質量。

2、調節儀器的水平。將試樣放在平台上,試樣的一端與平台的前緣重合。將鋼尺放在試樣上,鋼尺的零點與平台上的標記D對準。以一定的速度向前推動鋼尺和試樣,使試樣伸出平台的前緣,並在其自重下彎曲,直到試樣伸出端與斜麵接觸。記錄標記D對應的鋼尺刻度作為試樣的伸出長度。

3、 重複2對同一試樣的另一麵進行試驗。再次重複對試樣的另一端的兩麵進行試驗。

注:放置儀器要有利於觀察鋼尺上的零點和試樣與斜麵的接觸,在水平方向保證讀數的準確。

‌

四，配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

扳手1套;‌
